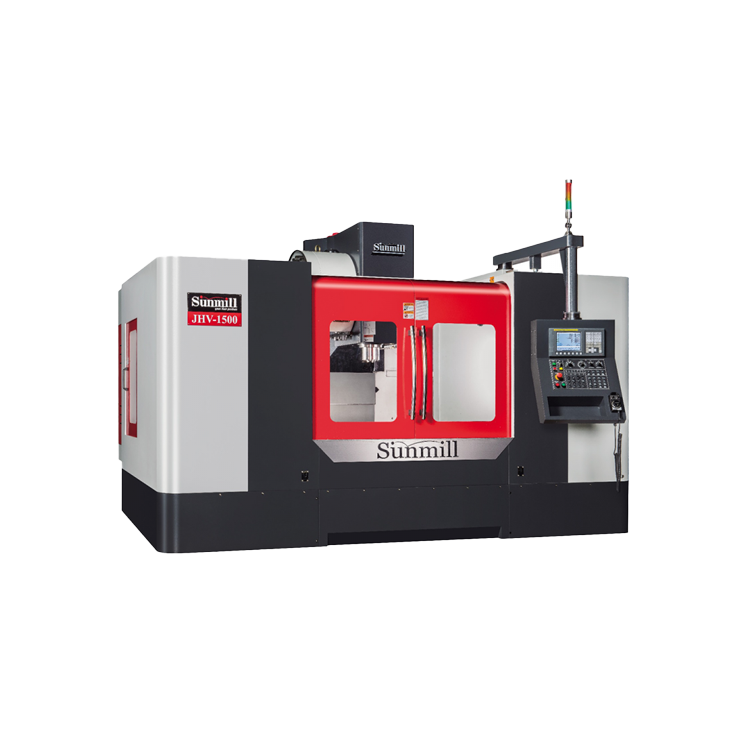

Yüksek Performanslı ve Hassas CNC İşlem Merkezi
Bu CNC makinesi, 1550x750 mm tabla ölçüleri ve 1000 kg'a kadar iş parçası taşıma kapasitesi ile büyük ve ağır parçalar için mükemmel bir çözüm sunar. 1500x750x700 mm hareket alanı ile geniş çalışma alanı sağlar. Masura linear kızak yapısı ve 45 mm genişliğindeki kızaklar, yüksek hassasiyetle işleme yapılmasına olanak tanır. Bu özellik, endüstriyel uygulamalarda maksimum doğruluk ve güvenilirlik sağlar.
Güçlü Motor Sistemi ve İleri Seviye Soğutma Teknolojisi
11-15 kW iş mili motoru ve 12000 rpm iş mili devri ile yüksek performanslı kesim yapabilir. 24 m/dak boşta hareket hızları, hızlı konumlandırma ve yüksek üretim hızları sağlar. Spindle içi basınçlı su verme sistemi (CTS) ile 30 bar su basıncı sağlanarak, işlem sırasında soğutma ve verimlilik artırılır. Bu güçlü motor ve soğutma sistemi, uzun süreli çalışmalarda bile yüksek performans sunar.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Kızak Tipi | masura linear |
| Kızak Adedi | 2x4x2 mm |
| X Eksen Kızak Genişliği | 45 mm |
| Y Eksen Kızak Genişliği | 45 mm |
| Z Eksen Kızak Genişliği | 45 mm |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| X-Y-Z Eksen Hareketleri | 1500x750x700 mm |
| Maksimum İş Parçası Ağırlığı | 1000 kg |
| Tabla Ölçüleri | 1550x750 mm |
| T Kanal Ölçüleri | 5x18x150 mm |
| HIZLAR | |
|---|---|
| Boşta Hareket Hızları X-Y-Z | 24-24-24 m dak. |
| Kesme Hızı | 15 m dak. |
| İŞ MİLİ | |
|---|---|
| Toplam Elektrik Gücü | 30 kw |
| İş Mili Tahrik Tipi | DDS |
| İş Mili Motoru | 11-15 kw |
| İş Mili Tabla Arası Mesafe | 100-800 mm |
| İş Mili Koniği | BT40 |
| Spindle İçi Basınçlı Su Verme Sistemi Cts | 30 bar |
| İş Mili Devri | 12000 rpm |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Magazin Sayısı | 24 ad. |
| Takımdan Takıma Değiştirme Zamanı | 1.3 sn. |
| Takım Değiştirme Dönüş Yönü | rastgele |
| Maksimum Takım Çapı | 75-150 mm |
| Maksimum Takım Boyu | 300 mm |
| Maksimum Takım Ağırlığı | 7 kg |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.005 m-jıs |
| Pozisyon Hassasiyeti | 0.003 m-jıs |
| MOTORLAR | |
|---|---|
| Su Motoru | 0.63 kw |
| X-Y-Z Eksen Motorları | 4.5-4.5-7 kw |
| GEREKLİLİKLER | |
|---|---|
| Maksimum Hava Miktarı | 6 bar |
| KAPLAMA ALANI | |
|---|---|
| En-Boy Yükseklik | 4070-4000-2970 mm |
| Makine Toplam Ağırlığı | 10000 kg |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
- Kontrol Ünitesi Mitsubishi M830A
- 15 Lcd Dokunmatik Ekran
- Satır Okuma Hızı 2700 Blok
- Dahili Bellek 2000kb
- Data Server Veri Aktarım Portu
- Rj-45 Ethernet Usb Cf Kart Okuyucu Bağlantı Noktası
- Spindle Soğutma Sistemi
- Spindle Etrafında Su Ve Hava Verme
- Takım İçinden Su Verme
- Talaş Arabası İle Spiral Tip Talaş Konveyörü
- Fc300 Döküm Gövde
- Kapalı Kabin
- Elektrik Kabini Le Fan Soğutma
- Transformatör 30 Kw
- Tam Otomatik Yağlama Sistemi
- 3 Renkl İkaz Işığı
- İç Aydınlatma Lambası
- Alet Çantası Ve Terazi Ayakları
- Çalıştırma El Bakım Klavuzları
- Soğutucu Tankı Kapasitesi 460 Lt
- Hava Ve Su Tabancası
- Rijit Klavuz Çekme
- 4.Eksen Hazırlığı
- Otomatik Yağ Ayrıştırıcı
- M30 Auto Güç Kapama
- M Ve G Komutlari Le Programlama
- Ön Kapı Emniyet Kilidi
- Ce Sertifikası
- 12 Ay Mekanik Garanti 24 Ay Mitsubishi Garanti
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
