Zamandan Tasarruf Edin, Üretimi Hızlandırın!
24 m/dak boşta hareket hızı, 15 m/dak kesme hızı ve sadece 1.3 saniyede takım değiştirme süresi ile zaman kaybına son! ATC magazin sistemi ve güçlü motorlar sayesinde operasyonlarınızı hızlandırın, üretim süreçlerinizi optimize ederek maksimum verim elde edin.

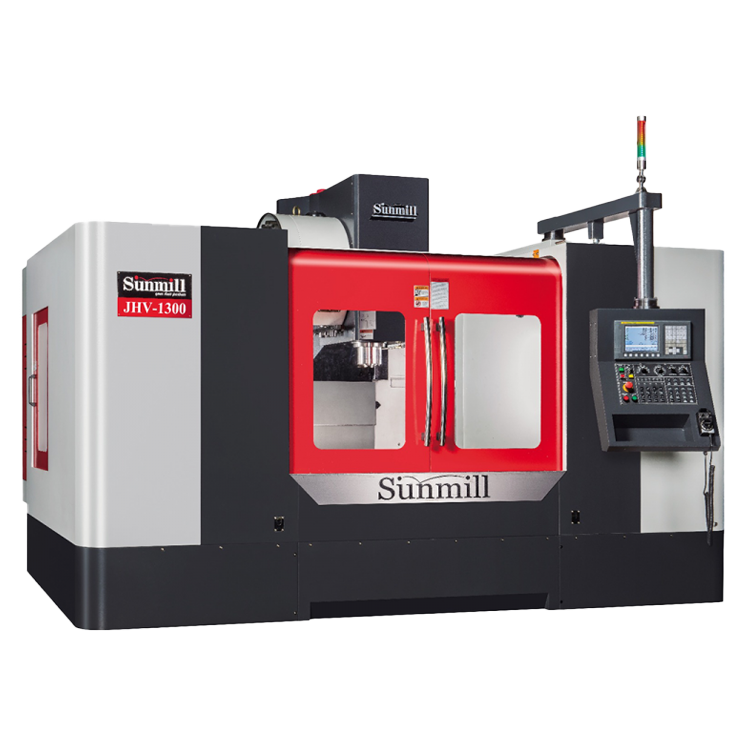

Güçlü, Dayanıklı ve Kararlı: Ağır İşler İçin Tasarlandı!
9000 kg ağırlığında sağlam gövdesi ve 1000 kg taşıma kapasitesiyle, en zorlu iş parçalarında bile kusursuz stabilite sağlar. Yüksek kaliteli masura linear kızak sistemi ile minimum titreşim, maksimum dayanıklılık sunar. Üretim süreçlerinizi sorunsuz bir şekilde yöneterek uzun ömürlü ve güvenilir bir kullanım deneyimi yaşayın.
Strong, Durable and Stable: Designed for Heavy Duty!
With its 9000 kg robust body and 1000 kg payload capacity, it provides excellent stability even on the most demanding workpieces. It offers minimum vibration and maximum durability with its high quality tube linear guideway system. Experience a long-lasting and reliable usage experience by managing your production processes smoothly.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Kızak Tipi | masura linear |
| Kızak Adedi | 2x4x2 mm |
| X Eksen Kızak Genişliği | 45 mm |
| Y Eksen Kızak Genişliği | 45 mm |
| Z Eksen Kızak Genişliği | 45 mm |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| X-Y-Z Eksen Hareketleri | 1300x750x700 mm |
| Maksimum İş Parçası Ağırlığı | 1000 kg |
| Tabla Ölçüleri | 1350x750 mm |
| T Kanal Ölçüleri | 5x18x100 mm |
| HIZLAR | |
|---|---|
| Boşta Hareket Hızları X-Y-Z | 24-24-24 m dak. |
| Kesme Hızı | 15m dak. |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | kayışlı |
| İş Mili Motoru | 15-18.5 kw |
| İş Mili Tabla Arası Mesafe | 100-800 mm |
| İş Mili Koniği | BT40 |
| Spindle İçi Basınçlı Su Verme Sistemi Cts | 30 bar |
| İş Mili Devri | 10000 rpm |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Magazin Sayısı | 24 ad. |
| Takımdan Takıma Değiştirme Zamanı | 1.3 sn. |
| Takım Değiştirme Dönüş Yönü | rastgele |
| Maksimum Takım Çapı | 75-150 mm |
| Maksimum Takım Boyu | 300 mm |
| Maksimum Takım Ağırlığı | 7 kg |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.005 mm-jıs |
| Pozisyon Hassasiyeti | 0.003 mm-jıs |
| MOTORLAR | |
|---|---|
| Su Motoru | 0.63 kw |
| X-Y-Z Eksen Motorları | 4.5-4.5-4.5 kw |
| GEREKLİLİKLER | |
|---|---|
| Toplam Elektrik Gücü | 35 kw |
| Maksimum Hava Miktarı | 6 bar |
| KAPLAMA ALANI | |
|---|---|
| En-Boy Yükseklik | 4070x4000x2970 mm |
| Makine Toplam Ağırlığı | 9000 kg |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
Kontrol Ünitesi Mitsubishi M80A
15 Lcd Dokunmatik Ekran
Satır Okuma Hızı 2680 blok
Dahili Bellek 500kb
Data Server Veri Aktarım Portu
Rj-45 Ethernet Usb Cf Kart Okuyucu Bağlantı Noktası
Spindle Soğutma Sistemi
Spindle Etrafından Su Ve Hava Verme
Takım İçinden Su Verme
Talaş Arabası Ve Spiral Talaş Konveyörü
Fc300 Döküm Gövde
Kapalı Kabin
Elektrik Kabini Fan İle Soğutma
Transformatör 30 Kw
Tam Otomatik Yağlama Sistemi
3 Renkli İkaz Işığı
İç Aydınlatma Lambası
Alet Kutusu Ve Tesviye Vidalı Ayakları
Çalıştırma Ve El Bakım Klavuzları
Soğutucu Tankı Kapasitesi 460 Lt
Hava Ve Su Tabancası
Rijit Klavuz Çekme Sistemi
4.Eksen Hazırlığı
Otomatik Yağ Ayrıştırıcı
M30 Auto Güç Kapama
M Ve G Komutları İle Programlama
Ön Kapı Emniyet Kilidi
Ce Sertifikası
12 Ay Mekanik Garanti 24 Ay Mitsubishi Garanti
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
