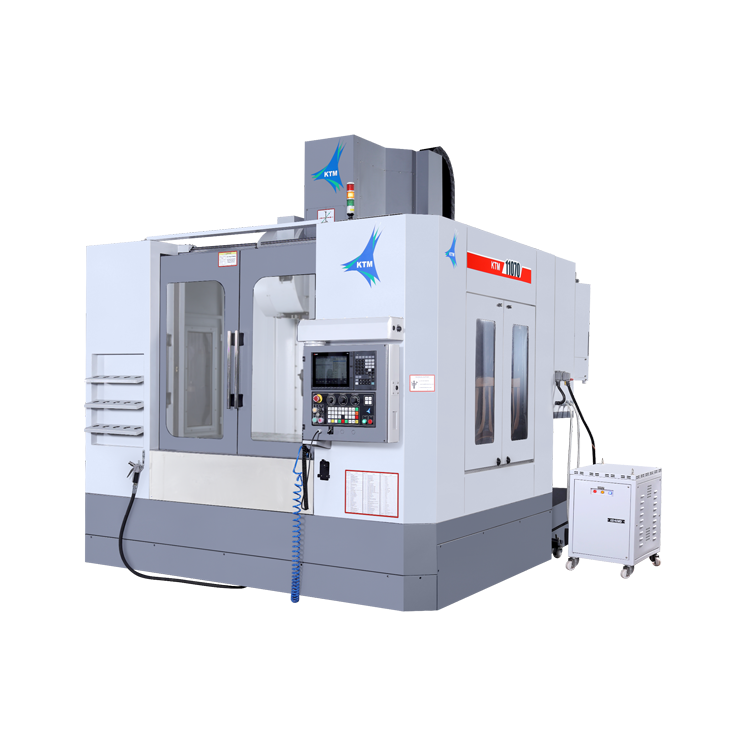

Kesme ve Hareket Hızları: Yüksek Performans ile Üstün Verimlilik
Bu makine, kesme hızı 10,000 mm/dakika ile hızlı işlem yapma kapasitesine sahip olup, boşta hareket hızları X, Y ve Z eksenlerinde 24,000 mm/dakika hızlarına kadar çıkabilmektedir. Bu özellik, operasyonel süreyi minimize ederken, yüksek üretim verimliliği sağlar. Yüksek hızlar, hızlı ve hassas üretim süreçleri için idealdir ve zaman kaybını en aza indirir.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Kızak Tipi | LİNEAR |
| Kızak Adedi | 4 yol |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 40mm X 10 mm |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 40mm X 10 mm |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 40mm X 10 mm |
| Y Eksen Hareketi | 700 mm |
| Tabla Ölçüleri | 1100x700mm |
| X Eksen Hareketi | 1100 mm |
| Z Eksen Hareketi | 700 mm |
| T Kanal Ölçüleri | 5-18-125 mm |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 2600mm X 3150mm X 2975 |
| Ağırlık | 9200 KG |
| HIZLAR | |
|---|---|
| Boşta Hareket Hızları X-Y-Z | 24000 mm Min |
| Kesme Hızı | 10000 mmMin |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | DDS |
| Spindle İçi Basınçlı Su Verme Sistemi Cts | CTSLİ |
| İş Mili Sürüş Tipi | BT40 |
| İş Mili Devri | 1200RPM |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Takımdan Takıma Değiştirme Zamanı | 2 saniye |
| Maksimum Takım Çapı | 80mm |
| Maksimum Takım Boyu | 250mm |
| Takım Sayısı | 24 |
| Takım Dönüş Yönü | RANDOM |
| Max Takım Ağırlığı | 8 Kg |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.003 mm-jıs |
| Pozisyonlama Hassasiyeti | 0.008 mm-jıs |
| MOTORLAR | |
|---|---|
| Su Motoru | 0,9 KW |
| X Y Z A C Eksen Motorları | 2.2 2.2 3 KW |
| İş Mili Motoru | 11-15 KW |
| GEREKLİLİKLER | |
|---|---|
| Min. Hava Miktarı | 6 Bar |
| Elektrik Gücü | 25 KW |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
Kontrol ünitesi M80 BV
10.4 ekran
Tuş takım özellikleri klavye
Kontrol ünitesi satır okuma hızı 0.545 ms
Dahili hafıza 2.5 MB
RJ-45 ethernet ve sd card okuyucu sistemi
Spindle yağ soğutma sistemi
Spindle çevresinden hava soğutma sistemi
Talaş konveyörü ve arabası modeli
C tipi döküm yapısı
Yarı kapalı kabin
Elektrik kabini klima soğutma sistemi
Trafo 20 KVA
Tam otomatik yağlama sistemi
3 renk ikaz lambası ve iç aydınlatma lambası
Manuel giriş sistemi
Soğutma sıvısı tank kapasitesi 300 Lt
Hava ve su tabancası
Rijit klavuz çekme sistemi
4. Eksen hazırlığı
Transformatör 380V-220V
Veri sunucusu aktarım sitemi
Otomatik yağ sıyırıcı sistemi
M30 power off
M ve G komutlarıyla programlama sitemi
Ön kapı emniyet kilidi
CE belgesi
1 yıl mekanik 2 yıl Mitsubishi garantisi
Eğitim ve kurulum hizmeti yuntes makine tarafından sağlanacaktır
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
