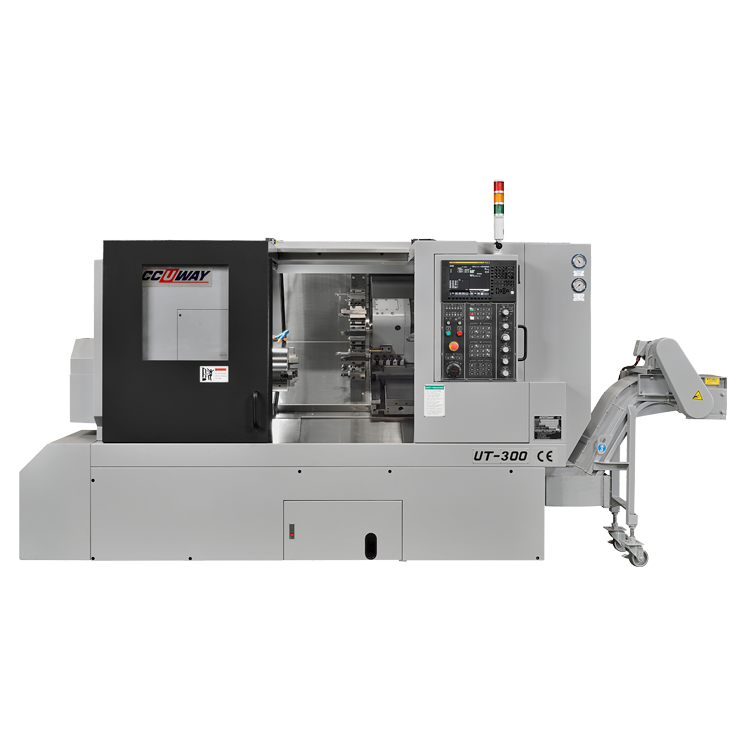

Hassasiyetin Zirvesi: Güçlü ve Keskin Tornalama
Maksimum 500 mm tornalama çapı ve 3500 RPM iş mili devriyle en karmaşık parçaları bile yüksek hassasiyetle işleyin. 12 istasyonlu hidrolik taret ile esnek ve hızlı takım değişimi sağlayarak üretkenliğinizi artırın.
Yüksek Performans, Maksimum Verimlilik
15-18,5 kW güçlü iş mili motoru ve 24 m/dak. hızlı Z ekseni hareketiyle üstün hız ve verimlilik sunar. 75 mm çubuk kapasitesiyle büyük ölçekli üretimlerde bile sorunsuz çalışır.
Dayanıklı Yapı, Kesintisiz Üretim
30 derece sağlam gövde yapısı ve 5200 kg ağırlığıyla titreşimi minimize ederek uzun ömürlü ve güvenilir kullanım sağlar. Programlanabilir karşı punta ile hassas destek sunar.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Çevirme Çapı | 612 mm |
| Kızak Tipi | SÜRTÜNME |
| Gövde Yapısı | 30 derece |
| Max. Tornalama Çapı | 500 mm |
| Max. Çubuk Kapasitesi | 75 mm |
| İş Mili Delik Çapı | 86 mm |
| X Eksen Hareketi | 300 mm |
| Ayna Punta Arası Mesafe | 400 mm |
| Max. Tornalama Boyu | 700 mm |
| Z Eksen Hareketi | 750 mm |
| Ayna Ölçüsü | 10 |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 1800x3000x1830 mm |
| Ağırlık | 5200 kg |
| İŞ MİLİ | |
|---|---|
| Max. İş Mili Devri | 3500RPM |
| İş Mili Tahrik Tipi | BELT |
| MOTORLAR | |
|---|---|
| İş Mili Motoru | 15-18,5 kw |
| X Eksen Motoru | 3 kw |
| Z Eksen Motoru | 3 kw |
| Soğutma Suyu Motoru | 4 bar |
| GEREKLİLİKLER | |
|---|---|
| Toplam Elektrik Gücü | 35 KWA |
| Toplam Elektrik Gücü | 35 KWA |
| Min. Hava Miktarı | 6 bar |
| Hidrolik Tank Kapasitesi | 50 Lt |
| HIZLAR | |
|---|---|
| X Eksen Boşta Hareket Hızı | 20 m-dak. |
| Z Eksen Boşta Hareket Hızı | 24 m-dak. |
| TARET | |
|---|---|
| Taret Tipi | HİDROLİK |
| İstasyon Sayısı | 12 |
| Dönüş Yönü | RASTGELE |
| Max. Dış Çap Takım Ölçüsü | 25x25 mm |
| Max. Delik İçi Takım Ölçüsü | 40 mm |
| KARŞI PUNTA | |
|---|---|
| Punta Tipi | PROGRAMLANABİLİR |
| Punta Koniği | MT-5 |
| Punta Mili Çapı | 85 mm |
| Punta Mili Hareketi | 120 mm |
| Punta Gövdesi Hareketi | 540 mm |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
- FANUC OLTF.PLUS
- M Ve G Komutları İle Programlama
- M30 Auto Güç Kapama
- 10A inc LCD Ekran
- Tam Otomatik Yağlama Sistemi
- 45 Derece Gerçek Eğimli Yatak Konstrüksiyonu Döküm Yapısı
- 3 Renk Alarm İkaz Lambası
- 3 Ayaklı Hidrolik Ayna
- İç Aydınlatma Lambası
- Ön Kapı Emniyet Kilidi
- Alet Çantası Ve Tesviye Vidası Ayakları
- Çalıştırma Ve El Bakım Klavuzlan
- 12 İstasyon hidrolik taret
- Hidrolik Ünitesi
- Eğik banko ve monoblok gövde yapısı
- Turcite-B kaplı kutu kızaklar
- Programlanabilir punta ve pinolu
- Transformatör
- Trafo
- Palet Tip Talaş Konveyörü Ve Arabası
- Tam kapalı kabin
- Yağ ve su ayırıştırıcısı
- Yumuşak ayak seti
- Sert ayak seti
- Soğutma Suyu Sistemi
- Alpha serisi yüksek tork eksen motorları
- Kullanma Ve Bakım Kitaplan
- Ce Belgesi
- 24 ay Fanuc elektronik garanti
- 12 ay Yuntes mekanik garanti
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
