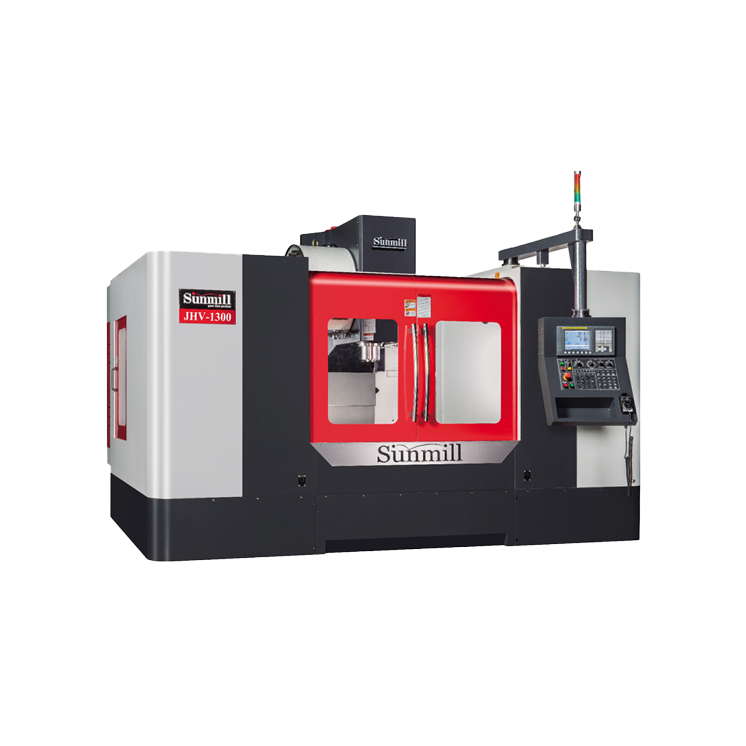

Yüksek Kapasiteli ve Hassas CNC Makinesi
1350x750 mm tabla ölçüleri ve 1000 kg'a kadar iş parçası taşıma kapasitesi ile büyük ve ağır parçaların işlenmesinde yüksek performans sunar. X, Y ve Z eksenlerinde geniş hareket aralığı (1300 mm, 750 mm, 700 mm) sayesinde esnek ve hassas işlem yapabilirsiniz.
Hızlı ve Verimli Takım Değiştirme Sistemi
24 takımlı ATC magazin ve 1.3 saniyelik takım değiştirme süresi ile sürekli üretim sağlar. Rastgele takım dönüş yönü, daha fazla esneklik ve hız sunar, böylece üretim verimliliği artar.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Kızak Tipi | masura linear |
| X Eksen Kızak Genişliği | 45 mm |
| Y Eksen Kızak Genişliği | 45 mm |
| Z Eksen Kızak Genişliği | 45 mm |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Maksimum İş Parçası Ağırlığı | 1000 kg |
| Y Eksen Hareketi | 750 mm |
| Tabla Ölçüleri | 1350X750 mm |
| X Eksen Hareketi | 1300 mm |
| Z Eksen Hareketi | 700mm |
| T Kanal Ölçüleri | 5x18x100 mm |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 4070x4000x2970 mm |
| Ağırlık | 9000 kg |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | DDS |
| İş Mili Motoru | 11-15 kw |
| İş Mili Devri | 12000 rpm |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Takımdan Takıma Değiştirme Zamanı | 1.3 sn. |
| Maksimum Takım Çapı | 75-150 mm |
| Maksimum Takım Boyu | 300 mm |
| Maksimum Takım Ağırlığı | 7 kg |
| Takım Sayısı | 24 ad. |
| Takım Dönüş Yönü | Rastgele |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.005 m-jıs |
| Pozisyon Hassasiyeti | 0.003 mm-jıs |
| MOTORLAR | |
|---|---|
| Su Motoru | 0.63 kw |
| GEREKLİLİKLER | |
|---|---|
| Min. Hava Miktarı | 6 bar |
| Elektrik Gücü | 35 kw |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
Fanuc 0iMF Plus
Spindle Soğutma Sistemi
X ekseni yönünde vidalı talaş helezon konveyor
15.1’’ Lcd renkli ekran monitör Hareketli oparatör paneli
Kapalı Kabin
Tam Kapalı Kabin Yağlama Sistemi
Tam Otomatik Yağlama Sistemi
4. Eksen Hazırlığı
Otomatik Yağ Ayırıcı
Ön Kapı Emniyet Kilidi
M30 Auto Güç kapama
24 takım kol tipi ATC magazin
FC30 Döküm Yapısı
Tam kapalı kabin metalik boya
Transformatör 30 KW
Talaş konveyörü ve arabası
Trafo
Otomatik Yağ Ayırıcı
Aydınlatma Lambası
Üç Renkli İkaz Lambası
Takım Çantası Ve Takımlar
BT-40 Fener mili
Hava Tabancası
Su Tabancası
El çarkı mıknatıslı
12 ay mekanik garanti ve 24 ay Fanuc Garantisi
Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır
Kullanma Ve Bakım Kitapları
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
