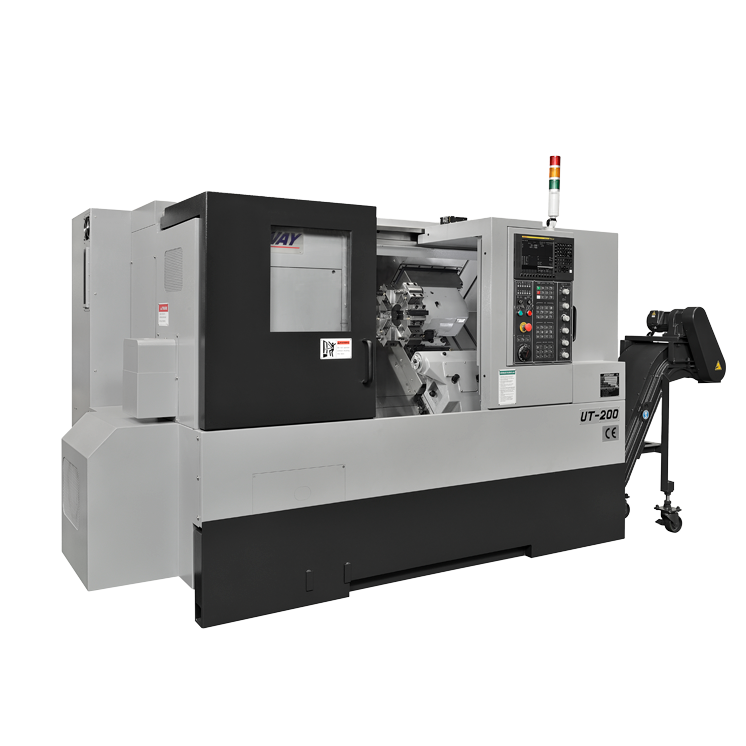

Kompakt ve Güçlü Tasarım: Yüksek Verimli Çevirme ve Tornalama
Bu makine, 505 mm çevirme çapı ve 52 mm maksimum çubuk kapasitesiyle büyük ve küçük çaplı parçaların işlenmesi için uygundur. 318 mm çevirme çapı ve 260 mm maksimum tornalama çapı ile geniş işleme alanı sunarak farklı türdeki iş parçaları üzerinde yüksek verimlilik sağlar. Kompakt 1600x2900x1800 mm boyutlarıyla, sınırlı alanlarda rahatça kullanılabilir
Yüksek Hız ve Güçlü Motor Performansı
4500 RPM maksimum iş mili devri ve 11-15 kW iş mili motor gücü, güçlü ve hızlı tornalama işlemleri için idealdir. 1.6 kW’lık X ve Z ekseni motorları, hassas ve hızlı hareketler sağlarken, belt tahrik tipi iş mili ile güvenilir performans elde edilir. Bu kombinasyon, hem hız hem de güç açısından mükemmel sonuçlar sunar.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Çevirme Çapı | 505 mm |
| Kızak Tipi | SÜRTÜNME |
| Gövde Yapısı | 45 DERECE |
| Kızaklar Üzerinde Çevirme Çapı | 318 mm |
| Max. Tornalama Çapı | 260 mm |
| İş Mili Delik Çapı | 62 mm |
| Maksimum çubuk kapasitesi | 52 mm |
| X Eksen Hareketi | 220 mm |
| Max. Tornalama Boyu | 570 mm |
| Z Eksen Hareketi | 600 mm |
| Ayna Ölçüsü | 8 |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 1600x2900x1800 mm |
| Ağırlık | 3600 kg |
| İŞ MİLİ | |
|---|---|
| Toplam Elektrik Gücü | 25 KVA |
| Max. İş Mili Devri | 4500 RPM |
| İş Mili Tahrik Tipi | BELT |
| MOTORLAR | |
|---|---|
| İş Mili Motoru | 11-15 KW |
| X Eksen Motoru | 1.6 KW |
| Z Eksen Motoru | 1.6 KW |
| GEREKLİLİKLER | |
|---|---|
| Min. Hava Miktarı | 6 BAR |
| HIZLAR | |
|---|---|
| X Eksen Boşta Hareket Hızı | 20 mm-min |
| Z Eksen Boşta Hareket Hızı | 24 mm-min |
| TARET | |
|---|---|
| Taret Tipi | SERVO |
| İstasyon Sayısı | 8 |
| KARŞI PUNTA | |
|---|---|
| Punta Tipi | MANUEL |
| Punta Koniği | MT-4 |
| Punta Mili Çapı | 75 mm |
| Punta Mili Hareketi | 545 mm |
| TANK KAPASİTESİ | |
|---|---|
| Hidrolik tank kapasitesi | 50 LT |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
- FANUC Oİ-TF-PLUS
- 10.4 inc LCD Ekran
- 8 inc hidrolik ayna
- Ön Kapı Emniyet Kilidi
- Servo Taret
- Turcite-B kaplı kutu kızaklar
- Transformatör
- Trafo
- Palet Tip Talaş Konveyörü Ve Arabası
- Tam kapalı kabin
- Tam kapalı X/Z eksen paslanmaz kızak koruyucuları
- Yağ ve su ayırıştırıcısı
- Yumuşak ayak seti
- Sert ayak seti
- Ethernet RJ 45 Usb CF kart okuyucu portu
- Aydınlatma Lambası
- Terazileme Pabuçları Takım Çantası Ve Takımlar
- Manual Punta
- 45◦eğik banko ve kutu kızaklar
- Hava ve Su Tabancası
- Kullanma Ve Bakım Kitapları
- Takım çantası ve terazileme vidaları ve ayakları
- Ce Belgesi
- 24 ay Fanuc elektronik garanti
- 12 ay Yuntes mekanik garanti
- Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
