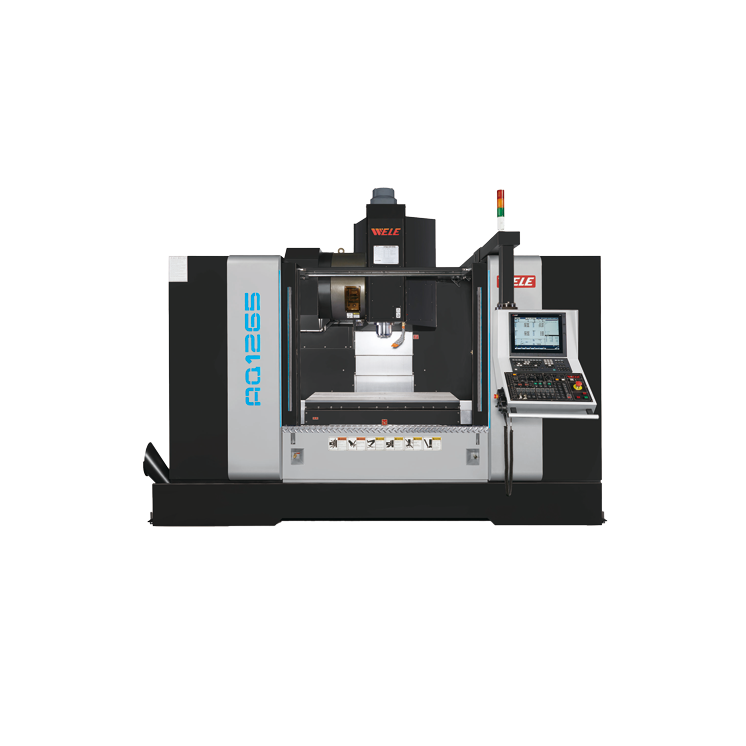

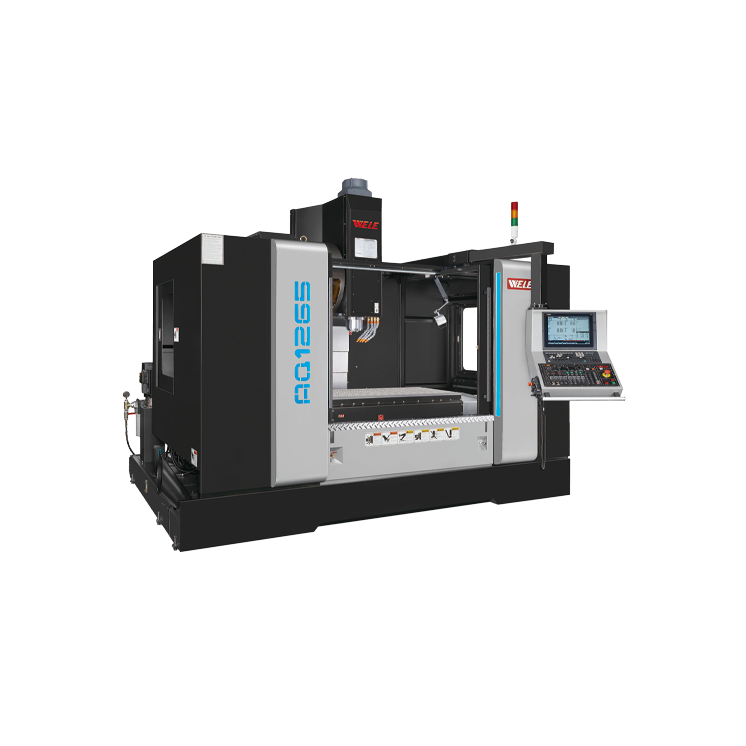

Geniş İşleme Alanı ve Büyük Kapasite
1400x650 mm tabla ölçüleri ve 1000 kg'a kadar iş parçası taşıma kapasitesi, büyük parçaların işlenmesini mümkün kılar. X eksenindeki 1200 mm, Y eksenindeki 650 mm ve Z eksenindeki 610 mm hareket alanı, geniş bir işleme alanı sunarak çok çeşitli parçalarda yüksek verimlilik sağlar.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Max.İş Parçası Ağırlığı | 1000 kg |
| Kızak Tipi | masura linear |
| Kızak Adedi | 2 |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 45x16 mm |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 45x16 mm |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 45x16 mm |
| Y Eksen Hareketi | 650 mm |
| Tabla Ölçüleri | 1400x650 mm |
| X Eksen Hareketi | 1200 mm |
| Z Eksen Hareketi | 610 mm |
| T Kanal Ölçüleri | 18x125x5 mm |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 3,440x2,420x3,025 mm |
| Ağırlık | 7.700 KG |
| HIZLAR | |
|---|---|
| Kesme Hızı | 10 m-dak. |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | BULLT-İN |
| İş Mili Motoru | 22 kw |
| İş Mili Tabla Arası Mesafe | 150-760 mm |
| İş Mili Koniği | BBT40 |
| İş Mili Devri | 15000RPM |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Takımdan Takıma Değiştirme Zamanı | 3 sn |
| Takım Sayısı | 24 |
| Takım Dönüş Yönü | rastgele |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.003 mm jıs |
| Pozisyon Hassasiyeti | 0.005 mm jıs |
| GEREKLİLİKLER | |
|---|---|
| Elektrik Gücü | 35 kw |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
- BBT40 İş Mili Koniği
- Mitsubishi M830 Kontrol Ünitesi
- Spindle Soğutma Sistemi
- 15 inç dokunmatik ekran
- CTS - Takım İçinden Su Verme - 30 Bar
- X ekseni yönünde vidalı talaş helezon konveyor
- Ahşap sandık ambalaj
- Kapalı Kabin
- Tam Kapalı Kabin Yağlama Sistemi
- G05 P20000 Kalıpçılık fonksiyonu 2680 blok satır okuma
- SSS yüksek hassasiyet pürüzsüz yüzey fonksiyonu
- 2700 Block önden okumalı
- Alet çantası ve Terazi ayakları
- Çalıştırma ve el bakım kılavuzları
- 1 Gb dahili RAM hafızası
- 15.000 D/Dak fener mili devri
- Bbt-40 Fener mili koniği
- Fener mili sürekli yağ soğutma ünitesi sistemi
- Fener mili sıcaklık kontrol sistemi
- Fener mili çevresinden su verme
- Fener mili çevresinde hava verme sistemi
- Screw tip talaş konveyörü ve arabası
- 24 takım kol tipi ATC magazin
- Tam kapalı kabin metalik boya
- Hava basıncı 6 bar
- Klimalı elektrik kabin içi soğutma sistemi
- Tam otomatik yağlama sistemi
- Led çalışma ve aydınlatma lambası
- Takım çantası ve terazileme vidaları ayakları Kullanma ve bakım el kitapları
- Data server veri aktarımı
- Talaş konveyörü ve arabası
- 4. Eksen Hazırlığı
- Trafo
- ATS -Fener mili içerisinden hava verme
- Otomatik Yağ Ayırıcı
- Bileşen tüm yüzeylerde raspalama işlemi uygulaması
- Aydınlatma Lambası
- Üç Renkli İkaz Lambası
- Terazileme Pabuçları
- Takım Çantası Ve Takımlar
- Soğutma suyu sistemi
- Hava Tabancası
- Su Tabancası
- El çarkı mıknatıslı
- Ön Kapı Emniyet Kilidi
- Ce Belgesi
- 12 ay mekanik garanti ve 24 ay Mitsubishi Garantisi
- Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
