Geniş Çalışma Alanı ve Yüksek Kapasite

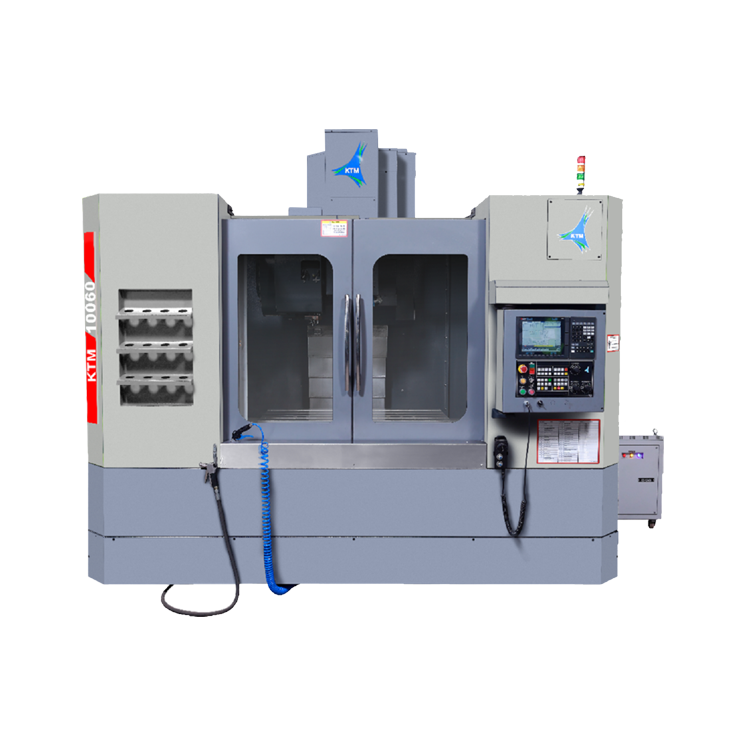

Bu makine, 1200 x 600 mm tabla ölçüleri ve 1000 kg'a kadar iş parçası taşıma kapasitesi ile büyük ve ağır parçalarla çalışabilme yeteneği sunar. X, Y ve Z eksenlerindeki hareket mesafesi, her biri 2400 mm/dak olan hızlarla yüksek verimlilikle işleme imkanı sağlar. Ayrıca, T kanal ölçüleri 6-18-100 mm olan tabla, sağlam bir iş parçası sabitleme ve yüksek güvenlik sağlar.
Hızlı Takım Değiştirme ve Yüksek Takım Kapasitesi
Makine, 24 takımlı ATC (otomatik takım değiştirme) magazini ile donatılmıştır. Takımdan takıma değiştirme süresi hızlı olup, maksimum takım ağırlığı 8 kg ve çapı 80 mm’dir. Bu, verimli ve hızlı üretim süreçleri sağlar. Ayrıca, takım dönüş yönü rastgele olup, iş parçasının gereksinimlerine göre hızlı adaptasyon sağlar.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Max.İş Parçası Ağırlığı | 1000 kg |
| Kızak Tipi | LİNEAR |
| X Eksen Kızak Genişliği | 1000 mm |
| Y Eksen Kızak Genişliği | 600 mm |
| Z Eksen Kızak Genişliği | 600 mm |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 40mm x10 mm |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 40mm x10 mm |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 40mm x10 mm |
| Y Eksen Hareketi | 2400 mm- min |
| Tabla Ölçüleri | 1200x600 mm |
| X Eksen Hareketi | 2400 mm- min |
| Z Eksen Hareketi | 2400 mm- min |
| T Kanal Ölçüleri | 6-18-100 mm |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 2950x3150x2800 mm |
| Ağırlık | 6500 kg |
| HIZLAR | |
|---|---|
| Boşta Hareket Hızları X-Y-Z | 24000 mm-min. |
| Kesme Hızı | 10000 mm-min. |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | DDS |
| İş Mili Soğutma Sistemi Cts | 30 Bar |
| İş Mili Devri | 12000RPM |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Maksimum Takım Çapı | 80 mm |
| Maksimum Takım Ağırlığı | 8 kg |
| Takım Sayısı | 24 |
| Takım Dönüş Yönü | RANDOM |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.003 mm-jıs |
| Pozisyonlama Hassasiyeti | 0.008 mm-jıs |
| MOTORLAR | |
|---|---|
| X Y Z A C Eksen Motorları | 2.2-2.2-3 kw |
| İş Mili Motoru | 11-15 kw |
| Sogutucu motor | 0.9 kw |
| GEREKLİLİKLER | |
|---|---|
| Min. Hava Miktarı | 6 Bar |
| Elektrik Gücü | 25 kw |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
