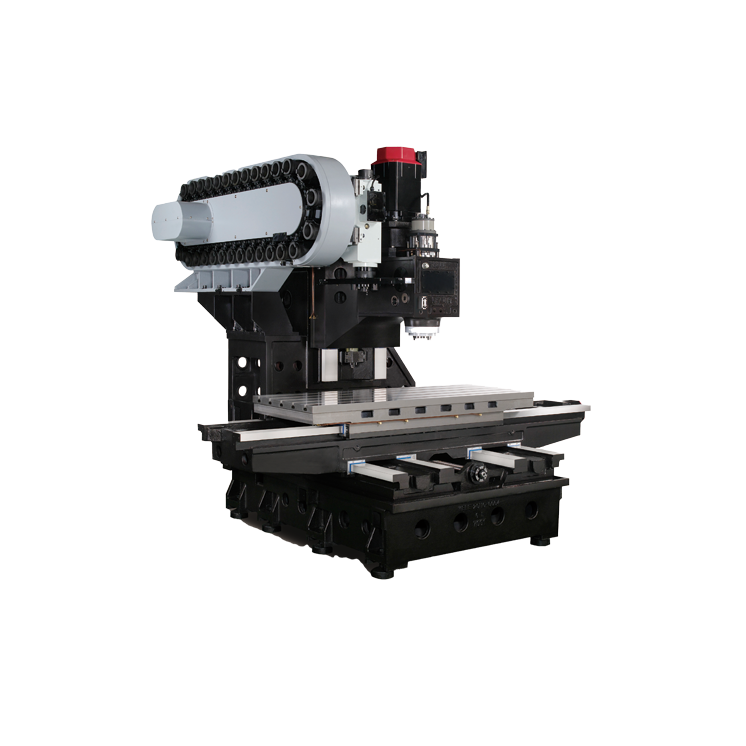

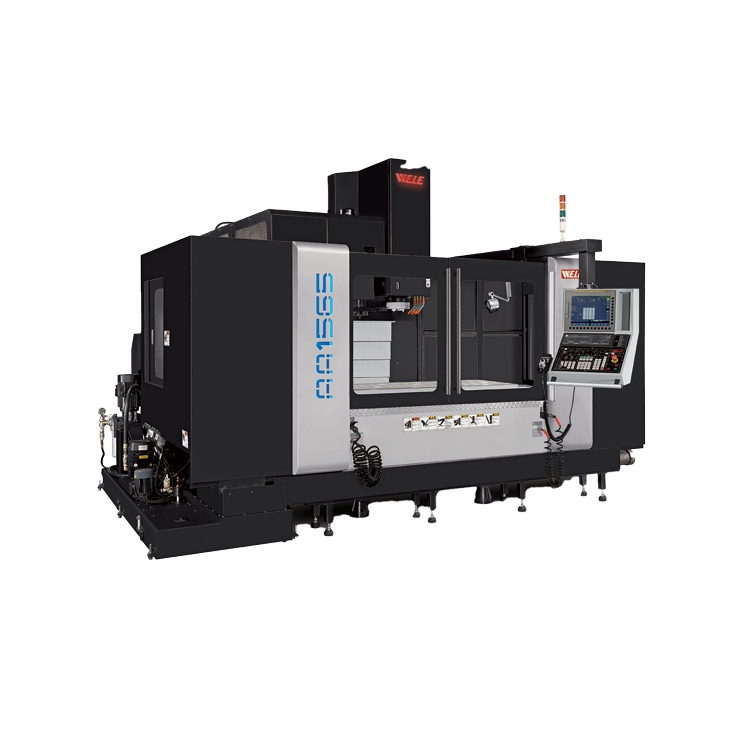

Yüksek Kapasiteli CNC İşlem Merkezi
1650x650 mm tabla ölçüleri ve 1500 kg’a kadar iş parçası taşıma kapasitesi ile büyük ve ağır parçalar için ideal bir çözüm sunar. 1500 mm X eksen hareketi, 650 mm Y eksen hareketi ve 600 mm Z eksen hareketi ile geniş bir işleme alanı sağlar. Bu özellikler, büyük ve karmaşık parçaların hassas bir şekilde işlenmesine olanak tanır.
Güçlü Motor Sistemi ve Yüksek Hassasiyetli İşleme
18.5-20 kW iş mili motoru ve şanzıman tahrik sistemi ile güçlü bir performans sunar. 6000 rpm iş mili devri, hızlı ve verimli kesim sağlar. 0.005 mm tekrarlama hassasiyeti ve 0.015 mm pozisyonlama hassasiyeti ile yüksek doğrulukta işleme imkanı tanır. Bu özellikler, makinenin uzun süreli kullanımlarda bile yüksek performansla çalışmasını garanti eder.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Kızak Tipi | SÜRTÜNME |
| Maksimum İş Parçası Ağırlığı | 1500 kg |
| Y Eksen Hareketi | 650 mm |
| Tabla Ölçüleri | 1650x650 mm |
| X Eksen Hareketi | 1500 mm |
| Z Eksen Hareketi | 600 mm |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 4.110-2.240-2940 mm |
| Ağırlık | 8100 kg |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | şanzuman |
| İş Mili Motoru | 18.5-20 kw |
| İş Mili Devri | 6000RPM |
| MAGAZİN | |
|---|---|
| Magazin Tipi | KOL |
| Takımdan Takıma Değiştirme Zamanı | 3 sn |
| Takım Sayısı | 24 |
| Takım Dönüş Yönü | rastgele |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.005 mm-jıs |
| Pozisyon Hassasiyeti | 0.015 mm-jıs |
| MOTORLAR | |
|---|---|
| Su Motoru | 0.5 kw |
| GEREKLİLİKLER | |
|---|---|
| Elektrik Gücü | 35 kw |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
Fanuc 0iMF Plus
10.4" LCD Ekran
CTS - Takım İçinden Su Verme - 30 Bar
X ekseni yönünde vidalı talaş helezon konveyor
Kapalı Kabin
Tam Otomatik Yağlama Sistemi
4. Eksen Hazırlığı
Ön Kapı Emniyet Kilidi
Fener mili sürekli yağ soğutma ünitesi sistemi
Fener mili çevresinden su verme
24 takım kol tipi ATC magazin
Monoblok vidalı mil rulman yataklamaları
Tam kapalı kabin metalik boya
Hava basıncı 6 bar
Led çalışma ve aydınlatma lambası
Rijit Tapping klavuz çekme sistemi
Talaş konveyörü ve arabası
Trafo
Elektrik Kabini Soğutma Sistemi
Su ve Yağ Ayırıcı
Bileşen tüm yüzeylerde raspalama işlemi uygulaması
Aydınlatma Lambası
Üç Renkli İkaz Lambası
Terazileme Pabuçları
Takım Çantası Ve Takımlar
Soğutma suyu sistemi
Kutu kızak Y eksen 4 yol dizaynı
Hava Tabancası
Su Tabancası
El çarkı mıknatıslı
Fanuc yüksek tork spindle ve eksen motorları
Hidrostatik kutu kızaklar
Ce Belgesi
12 ay mekanik garanti ve 24 ay Fanuc Garantisi
Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır
Kullanma Ve Bakım Kitapları
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
