Yüksek Kapasite ve Gelişmiş Hareket Yeteneği

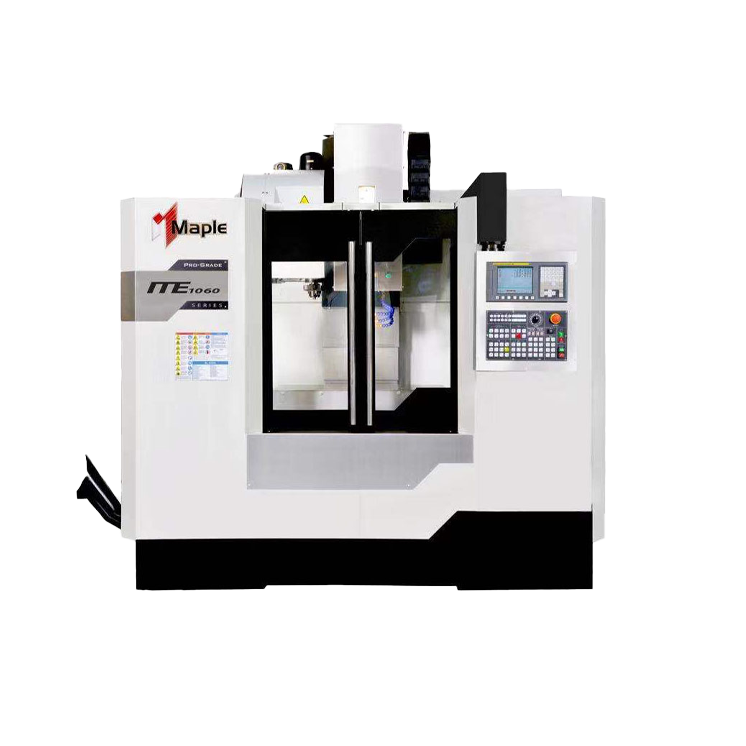

Bu makine, 1100x600 mm'lik tabla ölçüleri ve 1000 kg'a kadar iş parçası taşıma kapasitesi ile büyük ve ağır iş parçalarıyla çalışabilme yeteneği sunar. X, Y ve Z eksenlerinde sırasıyla 1000 mm, 620 mm ve 600 mm hareket mesafesi ile büyük işleme alanları sağlar. Linear kızak yapısı ve yüksek hızda hareket etme kapasitesi, verimli ve hassas işleme süreçlerini garanti eder.
Yüksek Hassasiyet ve Güçlü İş Mili Performansı
Makine, 11-15 kW aralığındaki iş mili motor gücü ile güçlü performans sağlar. 12.000 rpm iş mili hızı, kesim işlemlerini hızlı ve etkili bir şekilde gerçekleştirme yeteneği sunar. Ayrıca, 0.003 mm'lik pozisyonlama hassasiyeti ve 0.005 mm tekrarlama hassasiyeti sayesinde yüksek doğrulukta işleme yapılabilir. İş mili soğutma sistemi, 20 bar basınçla çalışarak ısınma sorunlarını engeller ve sürekli performans sağlar.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Max.İş Parçası Ağırlığı | 1000 kg |
| Kızak Tipi | LİNEAR |
| Kızak Adedi | 2,3,2 |
| X Eksen Kızak Genişliği | 45 mm |
| Y Eksen Kızak Genişliği | 45 mm |
| Z Eksen Kızak Genişliği | 45 mm |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 40 pitch:12 |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 40 pitch:12 |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 40 pitch:12 |
| Y Eksen Hareketi | 620 |
| Tabla Ölçüleri | 1100x600 mm |
| İş mili hızı | 12000 rpm |
| X Eksen Hareketi | 1000 |
| Z Eksen Hareketi | 600 |
| T Kanal Ölçüleri | 100x18x5 |
| OTURMA ALANI | |
|---|---|
| Ağırlık | 6300 kg |
| HIZLAR | |
|---|---|
| Kesme Hızı | 10000 mm-min |
| Rölanti Hareket Hızı X-Y-Z | 36000 mm-min |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | BT40 |
| İş Mili Motoru | 11-15 kw |
| İş Mili Soğutma Sistemi Cts | 20 Bar |
| İş Mili Sürüş Tipi | DDS |
| MAGAZİN | |
|---|---|
| Takımdan Takıma Değiştirme Zamanı | 1,8 sn |
| Maksimum Takım Çapı | 80mm |
| Maksimum Takım Boyu | 300mm |
| Maksimum Takım Ağırlığı | 8 kg |
| Takım Sayısı | 24 parça |
| Takım Dönüş Yönü | rastgele |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.005 |
| Pozisyonlama Hassasiyeti | 0.003 |
| MOTORLAR | |
|---|---|
| Sogutucu motor | 1 kw |
| GEREKLİLİKLER | |
|---|---|
| Elektrik Gücü | 25 kw |
| Minumum hava miktarı | 6 bar |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
Mitsubishi M80A Kontrol Ünitesi
Dokunmatik Tuş Takımı
Dahili Hafıza 500 kb
Rj-45 Ethernet Usb Ve Cf Kart Okuyucu Portu Nc Panelinde
10.4" LCD Ekran
Yarı Kapalı Kabin
Kapalı Kabin
Fan Soğutma Sistemi
Tam Otomatik Yağlama Sistemi
Tranformatör 17,5 kw
Tesviye Vidası Ayakları Ve Takım Çantası
Rijit Klavuz Çekme Sistemi
4. Eksen Hazırlığı
Transformatör 380V-220V
Sd Kart Veri Sunucusu Aktarımı
Otomatik Yağ Ayırıcı
Ön Kapı Emniyet Kilidi
M Ve G Komutlarıyla Programlama Sistemi
500 Kb Dahili Hafıza
M30 Auto Güç kapama
Hava basıncı 6 bar
Takım çantası ve terazileme vidaları ayakları Kullanma ve bakım el kitapları
Trafo
Otomatik Yağ Ayırıcı
Palet Tip Talaş Konveyörü Ve Arabası
Aydınlatma Lambası
Üç Renkli İkaz Lambası
Hava Tabancası
Ce Belgesi
12 ay mekanik garanti ve 24 ay Mitsubishi Garantisi
Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
