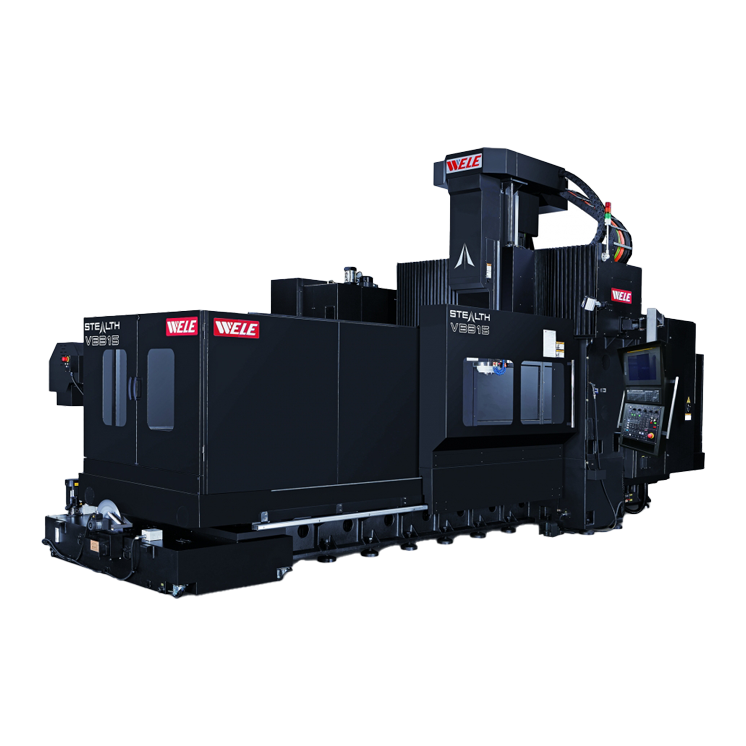

Büyük Projeler İçin Tasarlandı, Güçlü Performans Sunar!
3100x1800 mm geniş tabla ve 10000 kg maksimum iş parçası kapasitesi, en büyük ve ağır parçalarla bile rahatça başa çıkabilmenizi sağlar. Masura linear kızak teknolojisi, hassas ve uzun ömürlü hareket sunarak büyük ölçekli projelerde bile güvenilir sonuçlar elde etmenize olanak tanır. Kolonlar arası 2100 mm mesafe, iş parçasını her açıdan rahatça işleyebilmenizi sağlayarak çok yönlü kullanım sunar. Yüksek hassasiyetli pozisyonlama ve tekrarlama özellikleri ile her işlemde mükemmel doğruluk elde edin.
Güçlü Motor, Kesintisiz Yüksek Verimlilik!
6000 RPM iş mili devri ve 22-26 kW güçlü motoru sayesinde zorlayıcı malzemelerde bile yüksek hızda kesim yapabilirsiniz. Şanzımanlı iş mili tahrik sistemi, sağlam yapısı ile yüksek tork sunarak ağır işleme işlemlerinde bile kusursuz performans sağlar. 24 m/dak. X-Y eksen ilerleme hızları ve 10 m/dak. kesme hızı, işleme sürecini hızlandırırken aynı zamanda yüksek hassasiyetle çalışmanıza yardımcı olur. Bu özellikler, özellikle yoğun üretim ortamlarında verimliliği en üst düzeye çıkarır.
Takım Yönetiminde Maksimum Esneklik ve Hız!
32 takım kapasitesine sahip ATC magazini ile takım değişimlerini hızlı ve sorunsuz gerçekleştirebilirsiniz. Rastgele dönüş yönü sayesinde takım değişimleri daha da hızlanır, böylece zaman kaybı yaşanmaz. 127-215 mm maksimum takım çapı ve 20 kg takım kapasitesi ile farklı işleme işlemleri arasında hızla geçiş yapabilirsiniz. Bu esneklik, üretimde sürekliliği sağlar ve yüksek kapasite gereksinimlerini karşılar. Hem hassas hem de hızlı üretim yaparak her türlü işlemde mükemmel sonuçlara ulaşın.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Kızak Tipi | MASURA LİNEAR |
| Y Eksen Hareketi | 2000 mm |
| Max. İş Parçası Ağırlığı | 10000 KG |
| Tabla Ölçüleri | 3100x1800 mm |
| Kolonlar Arası Mesafe | 2100mm |
| Tabla Yüzeyi İle İş Mili Arası | 200-1000 mm |
| X Eksen Hareketi | 3020 mm |
| Z Eksen Hareketi | 800 mm |
| T Kanal Ölçüleri | 22x170x9 mm |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 8363x4773x4153 mm |
| Ağırlık | 29000 KG |
| HIZLAR | |
|---|---|
| Kesme Hızı | 10 m-dak. |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | ŞANZUMANLI |
| İş Mili Koniği | BT50 |
| İş Mili Devri | 6000 RPM |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Takım Sayısı | 32 |
| Takım Dönüş Yönü | RASTGELE |
| Max. Takım Çapı | 127-215x400 mm |
| Max Takım Ağırlığı | 20 KG |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0,003 JIS |
| Pozisyonlama Hassasiyeti | 0,01 JIS |
| MOTORLAR | |
|---|---|
| İş Mili Motoru | 22-26 kw |
| Eksen Motorları X Y Z W | 7.0-7.0-7.0 kw |
| HIZLAR | |
|---|---|
| X-Y Eksen İlerleme Hızı | 24-24 m-dak. |
| Z Eksen İlerleme Hızı | 15 mm-dak |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
- FANUC 0iMF PLUS Kontrol Ünitesi
- 640 Blok Önden Okumalı
- VDI Teşt Full Tarvel Tekrarlama Hassasiyeti:O.015 jlş:O.003
- VDI 3441 Test Full Tarvel Pozisyon Hassasiyeti:0.019 jıs:0.01
- Fener Mili Maksimum Tork 388 dev. Dak15 min 740.01 nm
- 6000 RPM Direct Gear Toyoda•Wele Şanzuman
- 37-50 Fener Mili Rulman 100 mm
- 15' Dokunmatik Ekran
- Fener Mili Çevresinden Hava Ve Su Verme Nozülleri
- X-Y-Z Axİ5 Fagcr Koordinat Ölçüm Cetvel Okuyucu Fagor
- BT 50 Direkt WELE Şan:urnan
- Metalik Boya 2 Renk
- 6000 rpm Fener Mili Devri
- SkimmerYağ Sıyırıcı
- Tam Otomatik Yağlama Sistemi
- 32 Takım ATC Hidrolik Otomatik Takım Değiştirme Sistemi
- Masura Linear Kızaklar
- Flaş CF Kart Okuyucu Portu Memory Hafıza
- Soğutma Suyu Sistemi 500 İt
- Hava Ve Su Tabancası
- Mıknatıslı El Çarkı
- Rijit Klavuz Çekme Sistemi
- X I Y J Z Eksenlerde Fagcr Marka Cetvel
- Eğitim Ve Kurulum Hizmeti Yuntes Tarafından Yapılacaktır
- Yıl Mekanik 2 Yıl Fanuc Elektronik Garanti
- 4. Eksen Hazırlığı
- Takım İçi Su verme
- Trafo 380 V - 220 V
- Cil Skimmer Yağ Sıyırıcısı
- Aydınlatma Lambası
- Üç Renkli İkaz Lambası
- Takım Çantası Ve Terazileme Vidaları Sabitleme Ayakları
- Terazileme Pabuçları
- Elektrik Kabini Soğutma Sistemi
- Hava Tabancası
- Su Tabancası
- Mıknatıslı El Çarkl
- Tam Kapalı Kabin
- Ön Kapı Emniyet Kilidi
- 2 Renk Metalik Boya
- Ce Belgesi
- Kullanma Ve Bakım Kitaplan
- 12 ay mekanik 24 ay elektronik garanti
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
