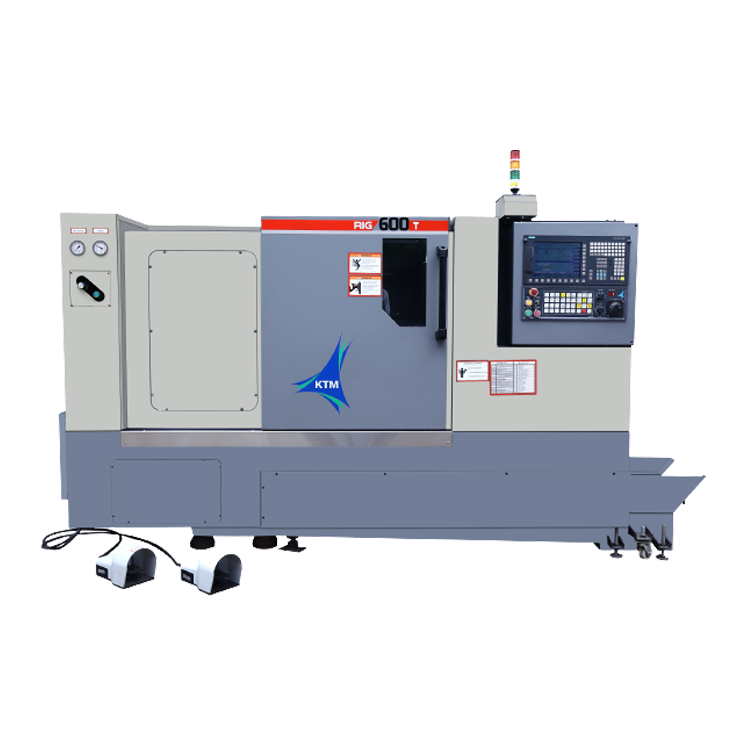

KTM-RİG-600 YNT

Yüksek Kapasite ve Geniş Çalışma Alanı

Bu makine, 500 mm çevirme çapı ve 350 mm maksimum tornalama çapı ile büyük parçalar üzerinde işlem yapma kapasitesine sahiptir. X eksenindeki 185 mm ve Z eksenindeki 600 mm hareket mesafeleri, geniş bir işleme alanı sağlar. 8" ayna ölçüsü ve 4500 mm x 1650 mm x 2150 mm oturma alanı, büyük iş parçalarını kolayca taşıma ve işleme olanağı sunar. 40 LT'lik hidrolik tank kapasitesi de uzun süreli operasyonlarda verimliliği artırır.

Fiyat Teklifi Alın

Sepete Ekle

Güçlü Motorlar ve Yüksek Performans

Makine, 11-15 kW iş mili motor gücü ile yüksek tork ve hızlı kesim işlemleri sunar. 3500 rpm iş mili devri ile yüksek hızda çalışabilir. X ve Z eksen motorları, her biri 1.8 kW güç ile hızlı ve hassas hareket sağlar. Ayrıca, 0.9 kW'lık soğutma suyu motoru, sürekli soğutma sağlayarak işlemlerin verimli ve ısınma sorunlarından uzak şekilde gerçekleşmesini garanti eder.

Esnek Taret Sistemi ve Manuel Karşı Punta

Makine, 8 istasyondan oluşan hidrolik taret sistemi ile donatılmıştır. Taretin dönüş yönü rastgele olup, farklı takım seçenekleriyle yüksek esneklik sağlar. Maksimum dış çap takımı 25x25 mm, maksimum delik içi takım ölçüsü ise 40 mm’ye kadar çıkabilir. Manuel punta sistemi, MT4 koniği ve 85 mm punta mili çapı ile güvenli bir işlem desteği sunar. Punta mili hareketi 120 mm, punta gövdesi ise 510 mm hareket eder, bu da uzun parçalar için bile doğru ve güvenli işlem yapılmasını sağlar.

Teknik Özellikler

KAPASİTE
Çevirme Çapı	500mm
Kızak Tipi	Linear
Gövde Yapısı	45 derece
Kızaklar Üzerinde Çevirme Çapı	360mm
Maksimum Tornalama Çapı	350mm
Maksimum Tornalama Boyu	600mm
X Eksen Hareketi	185mm
Z Eksen Hareketi	600mm
Ayna Ölçüsü	8

OTURMA ALANI
En X Boy X Yükseklik	4500x1650x2150 mm
Ağırlık	4200 kg

İŞ MİLİ
Max. İş Mili Devri	3500rpm
İş Mili Tahrik Tipi	BELT
İş Mili Motoru	11-15 kw

MOTORLAR
X Eksen Motoru	1.8 kw
Z Eksen Motoru	1.8 kw
Soğutma Suyu Motoru	0.9 kw

GEREKLİLİKLER
Toplam Elektrik Gücü	25 KW
Hidrolik Tank Kapasitesi	40 LT

TARET
Taret Tipi	Hidrolik taret
İstasyon Sayısı	8 istasyon
Dönüş Yönü	RANDOM
Maksimum dış çap takım ölçüsü	25x25 mm
Maksimum delik içi takım ölçüsü	40 mm

KARŞI PUNTA
Punta Tipi	manuel
Punta Koniği	MT4
Punta Mili Çapı	85 mm
Punta Mili Hareketi	120 mm
Punta Gövdesi Hareketi	510 mm

Aksesuar Listesi

Standart Aksesuar Listesi

FANUC Oİ-TF-PLUS
Dokunmatik Klavye Tuş Takım Özellikleri
Dahili Hafıza 2 MB
M Ve G Komutları İle Programlama
M30 Auto Güç Kapama
Elektirikli Kabin Kliması
Kademeli Trafo 415-220V
Program Transfer Portu
Talaş Konveyörü Ve Talaş Arabası
8 inc hidrolik ayna
3 Renk Alarm İkaz Lambası
İç Aydınlatma Lambası
Ön Kapı Emniyet Kilidi
Sert Çene Seti 1 Ad.
Alet Çantası Ve Tesviye Vidası Ayakları
Çalıştırma Ve El Bakım Klavuzları
Yüksek Basınçlı Soğutucu Ünitesi
Soğutma Sıvısı Tankı Kapasitesi 120 Lt
12 Ay Mekanik Garanti 24 Ay Fanuc Garanti
Transformatör
Trafo
Tam kapalı kabin
Yumuşak ayak seti
Sert ayak seti
Manual Punta
X / Z Masura Lineer Kızak Sistemi
Kullanma Ve Bakım Kitapları
Takım çantası ve terazileme vidaları ve ayakları
Ce Belgesi
Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır
