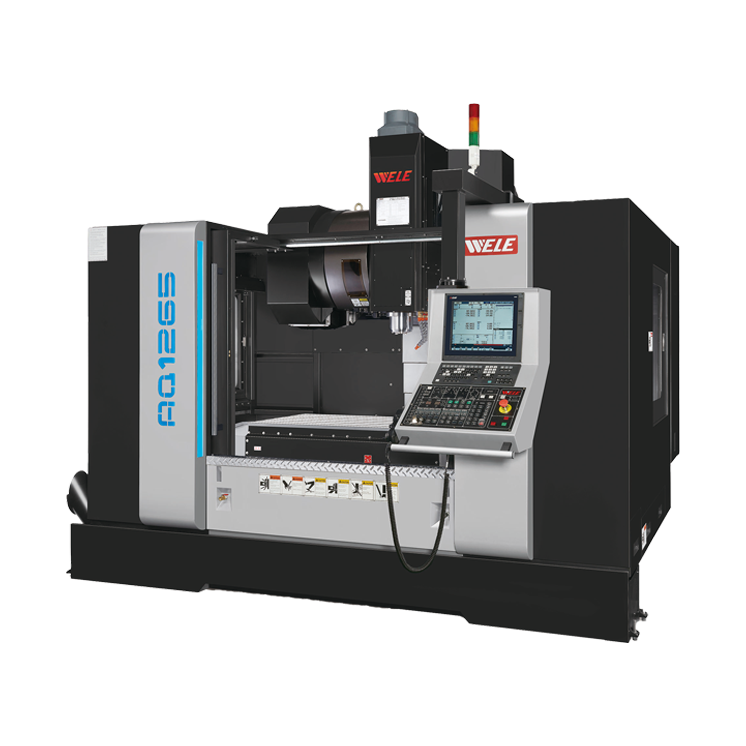

AQ 1265 M830

Geniş İş Parçası Kapasitesi ve Yüksek Hareket Aralığı

Bu makine, 1000 kg’a kadar iş parçası taşıma kapasitesine sahip olup, geniş 1400 x 650 mm tabla boyutları ile büyük ve ağır parçaların işlenmesini sağlar. X ekseninde 1200 mm, Y ekseninde 650 mm ve Z ekseninde 610 mm hareket kapasitesi ile esnek bir işleme alanı sunar, böylece büyük boyutlu parçalar için de verimli çalışma imkanı sağlar.

Hızlı Takım Değiştirme ve Esnek Takım Kullanımı

24 takımlı ATC (Otomatik Takım Değiştirici) sistemi, 3 saniyelik takım değiştirme süresi ile verimli ve kesintisiz işleme olanağı sunar. 150 mm’ye kadar takım çapı ve 250 mm’ye kadar takım boyu kapasitesi, farklı türdeki işleme ihtiyaçlarına uyum sağlar. Ayrıca, takım dönüş yönü rastgele olup, esnek kullanım imkanı sağlar.

Teknik Özellikler

KAPASİTE
Tabla Ölçüsü	1400 x 650 mm
Kızak Tipi	Masuralı Lineer
Kızak Adedi	2 Adet
X Eksen Vidalı Mil Çapı Ve Hatvesi	Ø 45 x 16 mm
Y Eksen Vidalı Mil Çapı Ve Hatvesi	Ø 45 x 16 mm
Z Eksen Vidalı Mil Çapı Ve Hatvesi	Ø 45 x 16 mm
Maksimum İş Parçası Ağırlığı	1000 Kg
Y Eksen Hareketi	650 mm
X Eksen Hareketi	1200 mm
Z Eksen Hareketi	610 mm
T Kanal Ölçüleri	18 x 125 x 5 mm

OTURMA ALANI
En X Boy X Yükseklik	2420 x 3440 x 3025 mm
Ağırlık	7700 Kg

HIZLAR
Boşta Hareket Hızları X-Y-Z	30 / 30 / 24 m / dk
Kesme Hızı	10 m / dk

İŞ MİLİ
İş Mili Tahrik Tipi	DDS
İş Mili Motoru	15 Kw
İş Mili Tabla Arası Mesafe	150 - 760 mm
İş Mili Koniği	BBT40
İş Mili Devri	12000 Rpm

MAGAZİN
Magazin Tipi	ATC
Takımdan Takıma Değiştirme Zamanı	3 Sn
Maksimum Takım Çapı	80 / 150 mm
Maksimum Takım Boyu	250 mm
Maksimum Takım Ağırlığı	7 Kg
Takım Sayısı	24
Takım Dönüş Yönü	Rastgele

HASSASİYETLER
Tekrarlama Hassasiyeti	± 0,003 mm (JIS)
Pozisyon Hassasiyeti	± 0,005 mm (JIS)

MOTORLAR
Su Motoru	1,27 Kw
X Y Z A C Eksen Motorları	3 / 3,5 / 4,5 Kw

GEREKLİLİKLER
Min. Hava Miktarı	6 Bar
Elektrik Gücü	35 Kw

Aksesuar Listesi

Standart Aksesuar Listesi

Mitsubishi M830 Kontrol Ünitesi
15 inc lcd ekran
TE dokunmatik ve renkli tuş takımlı düz operatör paneli
G05 P20000 Kalıpçılık fonksiyonu 2680 blok satır okuma
SSS yüksek hassasiyet pürüzsüz yüzey fonksiyonu
1 Gb dahili RAM hafızası
RJ45 ethernet Usb CF kart okuyucu portu
Standart RS 232 bilgi aktarım portu
Mitsubishi S/X/Y/Z/A/C DD eksen motorları
Fener mili sürekli yağ soğutma ünitesi sistemi
Fener mili çevresinden su verme
Fener mili çevresinde hava verme sistemi
Screw tip talaş konveyörü ve arabası
Monoblok vidalı mil rulman yataklamaları
Meehanite FC-30 Japon / ggg70 sfero döküm gövde yapısı
Tam kapalı kabin metalik boya
Hava basıncı 6 bar
Klimalı elektrik kabin içi soğutma sistemi
Transformatör : 35 KW
Tam otomatik yağlama sistemi
Led çalışma ve aydınlatma lambası
3 renk LED alarm ikaz lambası
Takım çantası ve terazileme vidaları ayakları Kullanma ve bakım el kitapları
300 Litre 3 bar soğutma suyu sistemi ve tankı
Hava tabancası Su tabancası Mıknatıslı El çarkı
Rijit Tapping klavuz çekme sistemi
Data server veri aktarımı
4. Eksen Hazırlığı
Trafo
Otomatik Yağ Ayırıcı
Bileşen tüm yüzeylerde raspalama işlemi uygulaması
Soğutma suyu sistemi
Rijit Kılavuz Çekme
M 30 AUTO Power off
MG komutları ile programlama
X / Y / Z Masura Lineer Kızak Sistemi
Ön Kapı Emniyet Kilidi
Ce Belgesi
12 ay mekanik garanti 24 ay elektronik garanti Eğitim ve kurulum hizmeti
1 yıl wele ve yuntes mekanık garanti
2 yıl mitsubishi ve yuntes elektronik garanti
Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır
Kullanma Ve Bakım Kitapları
