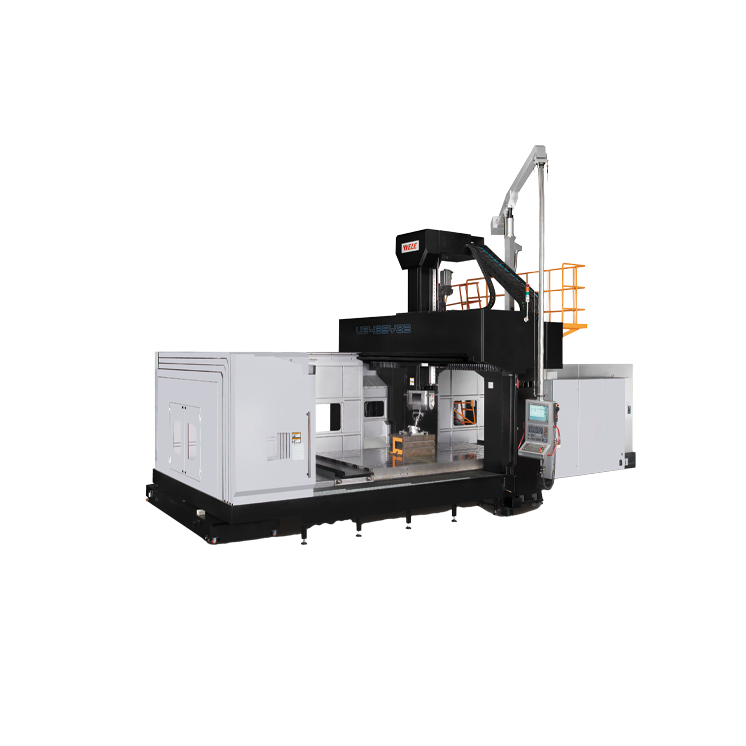

WELE UB-421Z 5 EKSEN

Yüksek Performans ve Hızlı İşlem

12000 dev/dak iş mili devri ve HSK-A100 konik sistem, yüksek hassasiyetli ve hızlı işlem yapma yeteneği sunar. Kesme hızı 1-12000 mm/dak aralığında, X ve Y ekseni ilerleme hızı 20000 mm/dak ve Z ekseni ilerleme hızı 15000 mm/dak ile hızlı üretim süreleri elde edilir. Bu özellikler, iş parçası üzerinde hassas ve verimli işlemler yaparken, yüksek performans sağlar.

Teknik Özellikler

KAPASİTE
Maksimum İş Parçası Ağırlığı	12000 kg
Y Eksen Hareketi	2100 mm
Tabla Ölçüleri	4000x2000 mm
Kolonlar Arası Mesafe	2300 mm
T kayıt ölçüsü	28x200x12 mm
X Eksen Hareketi	4060 mm
Z Eksen Hareketi	1000 mm

OTURMA ALANI
Makine Ölçüleri	10600x5700x4450 mm

HIZLAR
Kesme Hızı	1.12000 mm-min

İŞ MİLİ
İş Mili Koniği	HSK-A100
İş Mili Ucu Tabla Yüzeyi Arası Mesafe	200-1200 mm
İş Mili Devri	12000 dev-dak

MAGAZİN
Magazin Kapasitesi	60 Takım
Takımdan Takıma Değiştirme Zamanı	6 sn
Maksimum Takım Ağırlığı	20 Kg
Maksimum takım ölçüsü	127x215x400 mm
Takım seçme	Random

MOTORLAR
X-Y-Z Eksen Motorları	9.0x9.0x9.0 Kw
Fener Mili Maksimum Tork Motor Gücü	160-200 Nm- 34 Kw
Makina Ağırlık	38000 Kg

HIZLAR
X-Y Eksen İlerleme Hızı	20000 mm-min
Z Eksen İlerleme Hızı	15000 mm-min

Aksesuar Listesi

Standart Aksesuar Listesi

Heidenhain İTNC 7.0
21 inç LCD ekran monitör
Hareketli oparatör paneli
TE dokunmatik ve renkli tuş takımlı düz operatör paneli
Simultane 5 eksen kontrol özelliği
Global programlama fonksiyonu
Global destek kontrol programı özelliği
Heidenhain sürücü ve yüksek tork motorlar
0.5 ms blok işlem hızı
2 GB dhili ram hafızası
RJ-45 RS-232 arayüz-USB CF kart veri aktanm portu
3-D iş parçası renkli simülasyon gözlem fonksiyonu HDN katı model paket programı ve auto hesaplama
X-Y eksen Heidenhain cetvel okuyucu
X-Y eksen cetvel yıkama özelliği air purge
X-Y-Z eksenler cift taraflı okuyucu encoder
Germany menşei cytec marka simultane 5 eksen kafa C:360-A:110 derece
HSK-IOO bult-in spindle
CTS takım içi su verme
ATS takım içi hava verme
Kinamatik fonksiyon
Blum takım ölçme probu
Blum iş parçası ölçüm probu
12000 RPM built-in spindle
Full kapalı kasa
60 takım ATC magazin auto takım değiştirme sistemi
X eksen 3 yollu masura linear kızak sistemi
İKO-THK marka masura linear kızaklar
İKO-THK C3 cıass kalite vidalı miller x-Y-z
Z eksen çift silindir hidrolik balans alma sistemi
Elektronik kabin içi soğutma ünitesi
M30 auto power off
Metalik elektro statik boya
Transformatör 60 Kw
Oil skimmer yağ sıyırıcısı
Tam otomatik yağlama sistemi
Led aydınlatma çalışma lambaları
Kullanma ve bakım el kitaplan
Takım çantası ve terazileme vidaları sabitleme ayaklan
Soğutma suyu sistemi 1000 Lt
Hava ve su tabancası
Mıknatıslı el çarkı
Rijit tapping kılavuz çekme sistemi
CE Belgesi
1 Yıl Mekanik 2 Yıl Elektronik Garanti
Eğitim ve Kurulum Hizmeti Yuntes makine tarafında yapılacaktır.
