Yüksek Hassasiyet ve Güçlü Performans

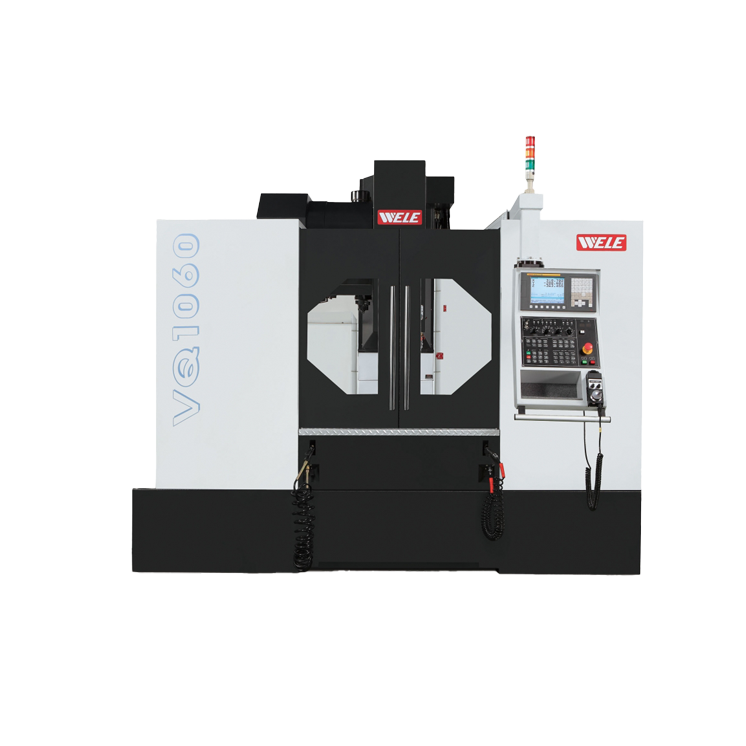

Bu makine, 0.003 mm tekrarlama hassasiyeti ve 0.005 mm pozisyonlama hassasiyeti ile yüksek hassasiyet gerektiren işlerde mükemmel sonuçlar sunar. X, Y ve Z eksenlerindeki hareketler 1020 mm, 600 mm ve 600 mm’ye kadar yapılabilir, bu da geniş bir çalışma alanı sağlar. 10.000 rpm iş mili devri ile hızlı ve verimli işlem yapar.
Verimli Takım Değiştirme Sistemi
24 takım kapasitesine sahip ATC magazin sistemi, 3 saniyede takımdan takıma geçiş sağlar. Rastgele takım dönüş yönü, farklı iş parçalarına hızlı adapte olma imkânı tanırken, her takım için 7 kg'a kadar ağırlık kapasitesi sunar. Maksimum takım çapı ise 80-125 mm ile geniş bir yelpazede iş parçası çalışmasına olanak verir.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Kızak Tipi | masura lineer |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 40x16 mm |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 40x16 mm |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 40x10 mm |
| Maksimum İş Parçası Ağırlığı | 700 kg |
| Y Eksen Hareketi | 600 mm |
| Tabla Ölçüleri | 1150x600 mm |
| X Eksen Hareketi | 1020 mm |
| Z Eksen Hareketi | 600 mm |
| T Kanal Ölçüleri | 18x125x5 mm |
| OTURMA ALANI | |
|---|---|
| En X Boy X Yükseklik | 3190x2290x2930 mm |
| Ağırlık | 6000 kg |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | DDS |
| İş Mili Motoru | 11-15 kw |
| İş Mili Devri | 10000 rpm |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Takımdan Takıma Değiştirme Zamanı | 3 sn |
| Maksimum Takım Çapı | 80-125 mm |
| Maksimum Takım Boyu | 300 mm |
| Maksimum Takım Ağırlığı | 7 kg |
| Takım Sayısı | 24 |
| Takım Dönüş Yönü | rastgele |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.003 mm-jıs |
| Pozisyon Hassasiyeti | 0.005 mm-jıs |
| MOTORLAR | |
|---|---|
| Su Motoru | 1.6 kw |
| GEREKLİLİKLER | |
|---|---|
| Min. Hava Miktarı | 6 bar |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
- BBT40 İş Mili Koniği
- Mitsubishi M80AV Kontrol Ünitesi
- 10.4" LCD Ekran
- Vidalı Talaş Konveyörü
- Tam Kapalı Kabin Yağlama Sistemi
- TE dokunmatik ve renkli tuş takımlı düz operatör paneli
- G05 P10000 kalıpçılık fonksiyonu 680 Block ön okuma
- 4. Eksen Hazırlığı
- SSS yüksek hassasiyet pürüzsüz yüzey fonksiyonu
- 680 Block ön satır okuma
- Otomatik Yağ Ayırıcı
- Ön Kapı Emniyet Kilidi
- 1 Gb dahili RAM hafızası
- RJ45 ethernet Usb CF kart okuyucu portu
- Standart RS 232 bilgi aktarım portu
- Fener mili çevresinden su verme
- Fener mili çevresinde hava verme sistemi
- 24 takım kol tipi ATC magazin
- Monoblok vidalı mil rulman yataklamaları
- Meehanite FC-30 Japon / ggg70 sfero döküm gövde yapısı
- Led çalışma ve aydınlatma lambası
- 3 renk LED alarm ikaz lambası
- Takım çantası ve terazileme vidaları ayakları Kullanma ve bakım el kitapları
- 300 Litre 3 bar soğutma suyu sistemi ve tankı
- Rijit Tapping klavuz çekme sistemi
- Data server veri aktarımı
- Trafo
- CTS -Takım İçinden Su Verme -20 Bar
- Elektrik Kabini Soğutma Sistemi
- Otomatik Yağ Ayırıcı
- Bileşen tüm yüzeylerde raspalama işlemi uygulaması
- Soğutma suyu sistemi
- Rijit Kılavuz Çekme
- M 30 AUTO Power off
- X / Y / Z Masura Lineer Kızak Sistemi
- Ön Kapı Emniyet Kilidi
- Ce Belgesi
- 12 ay mekanik garanti ve 24 ay Mitsubishi Garantisi
- Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
