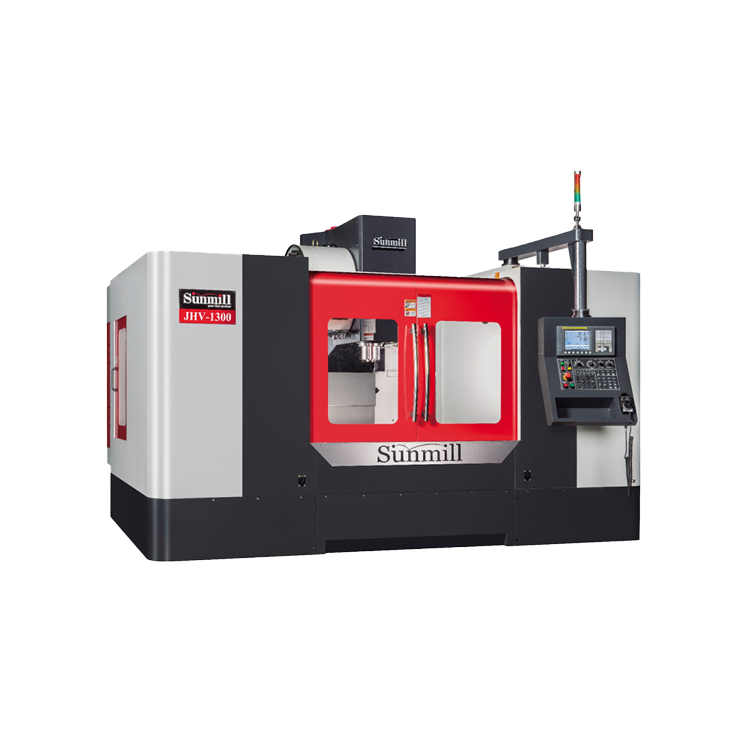

Yüksek Kapasiteli ve Hassas CNC Makinesi
1350x750 mm tabla ölçüleri ve 1000 kg maksimum iş parçası ağırlığı ile büyük parçalar için uygun olan bu makine, 1350x750x700 mm X, Y ve Z eksen hareket alanı sunarak geniş bir uygulama yelpazesinde yüksek hassasiyet sağlar.
Hızlı ve Verimli Takım Değiştirme Sistemi
24 takımlı ATC magazin, 1.3 saniyelik takım değiştirme süresi ile verimli üretim sunar. Rastgele takım dönüş yönü, iş akışında esneklik ve hız sağlar, bu da üretim süresini optimize eder.
Güçlü Motor ve Soğutma Sistemi ile Yüksek Performans
15-18.5 kW iş mili motoru ve 10000 rpm iş mili devri ile güçlü kesim kapasitesi sunar. 30 bar basınçlı su verme sistemi ve 0.63 kW su motoru, uzun süreli çalışmalarda soğutma ve performansı artırır.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Kızak Tipi | masura linear |
| Kızak Adedi | 2x4x2 mm |
| X Eksen Kızak Genişliği | 45 mm |
| Y Eksen Kızak Genişliği | 45 mm |
| Z Eksen Kızak Genişliği | 45 mm |
| X Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Y Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| Z Eksen Vidalı Mil Çapı Ve Hatvesi | 45-10 mm |
| X-Y-Z Eksen Hareketleri | 1350x750x700 mm |
| Maksimum İş Parçası Ağırlığı | 1000 kg |
| Tabla Ölçüleri | 1350x750 mm |
| T Kanal Ölçüleri | 5x18x100 mm |
| HIZLAR | |
|---|---|
| Boşta Hareket Hızları X-Y-Z | 24-24-24 m dak. |
| Kesme Hızı | 15m dak. |
| İŞ MİLİ | |
|---|---|
| Toplam Elektrik Gücü | 35 kw |
| İş Mili Tahrik Tipi | kayışlı |
| İş Mili Motoru | 15-18.5 kw |
| İş Mili Tabla Arası Mesafe | 100-800 mm |
| İş Mili Koniği | BT40 |
| Spindle İçi Basınçlı Su Verme Sistemi Cts | 30 bar |
| İş Mili Devri | 10000 rpm |
| MAGAZİN | |
|---|---|
| Magazin Tipi | ATC |
| Magazin Sayısı | 24 ad. |
| Takımdan Takıma Değiştirme Zamanı | 1.3 sn. |
| Takım Değiştirme Dönüş Yönü | rastgele |
| Maksimum Takım Çapı | 75-150 mm |
| Maksimum Takım Boyu | 300 mm |
| Maksimum Takım Ağırlığı | 7 kg |
| HASSASİYETLER | |
|---|---|
| Tekrarlama Hassasiyeti | 0.005 mm-jıs |
| Pozisyon Hassasiyeti | 0.003 mm-jıs |
| MOTORLAR | |
|---|---|
| Su Motoru | 0.63 kw |
| X-Y-Z Eksen Motorları | 4.5-4.5-4.5 kw |
| GEREKLİLİKLER | |
|---|---|
| Maksimum Hava Miktarı | 6 bar |
| KAPLAMA ALANI | |
|---|---|
| En-Boy Yükseklik | 4070x4000x2970 mm |
| Makine Toplam Ağırlığı | 9000 kg |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
- Kontrol Ünitesi Mitsubishi M80A
- 15 Lcd Dokunmatik Ekran
- Satır Okuma Hızı 2680 blok
- Dahili Bellek 500kb
- Data Server Veri Aktarım Portu
- Rj-45 Ethernet Usb Cf Kart Okuyucu Bağlantı Noktası
- Spindle Soğutma Sistemi
- Spindle Etrafından Su Ve Hava Verme
- Takım İçinden Su Verme
- Talaş Arabası Ve Spiral Talaş Konveyörü
- Fc300 Döküm Gövde
- Kapalı Kabin
- Elektrik Kabini Fan İle Soğutma
- Transformatör 30 Kw
- Tam Otomatik Yağlama Sistemi
- 3 Renkli İkaz Işığı
- İç Aydınlatma Lambası
- Alet Kutusu Ve Tesviye Vidalı Ayakları
- Çalıştırma Ve El Bakım Klavuzları
- Soğutucu Tankı Kapasitesi 460 Lt
- Hava Ve Su Tabancası
- Rijit Klavuz Çekme Sistemi
- 4.Eksen Hazırlığı
- Otomatik Yağ Ayrıştırıcı
- M30 Auto Güç Kapama
- M Ve G Komutları İle Programlama
- Ön Kapı Emniyet Kilidi
- Ce Sertifikası
- 12 Ay Mekanik Garanti 24 Ay Mitsubishi Garanti
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
