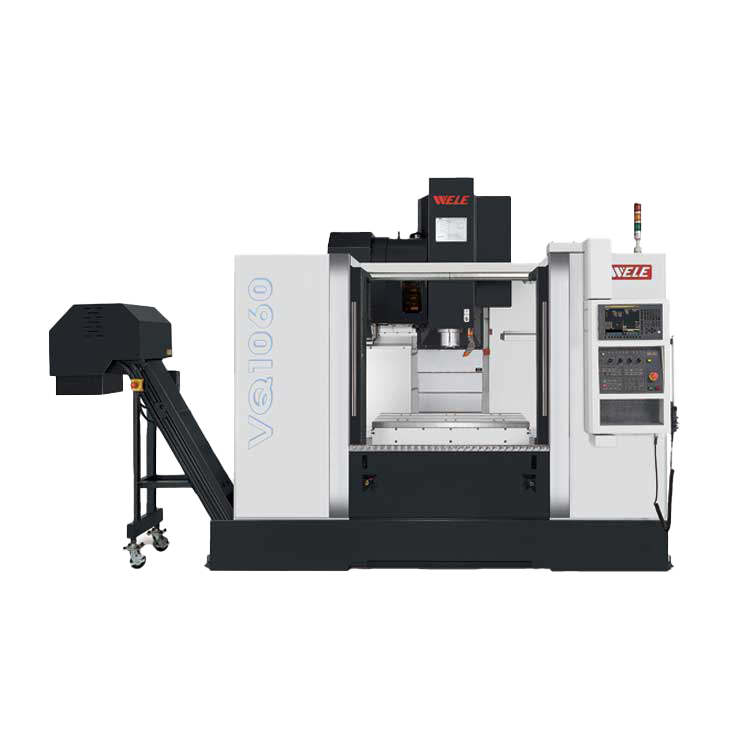

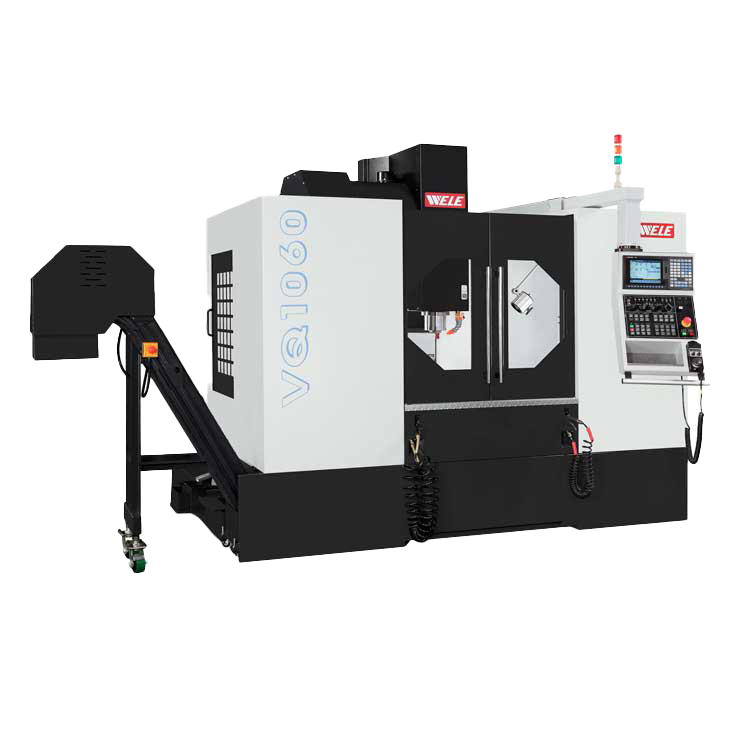

VQ 1060

Yüksek Hassasiyet ve Güvenilir Performans

Bu makine, yüksek tekrarlama ve pozisyonlama hassasiyetine sahip olup, 0.003 mm tekrarlama hassasiyeti ve 0.005 mm pozisyonlama hassasiyeti ile mükemmel sonuçlar sunar. Bu özellik, özellikle hassas işleme ve yüksek kalite gereksinimlerine sahip projelerde güvenilirlik sağlar.

Fiyat Teklifi Alın

Sepete Ekle

Verimli Takım Değişim ve Maksimum Takım Kapasitesi

24 takımlı ATC (Otomatik Takım Değiştirici) sistemi, takımdan takıma 3 saniyelik hızlı geçiş süresi sunarak işleme süreçlerinde verimliliği artırır. Maksimum takım çapı 125 mm ve takım ağırlığı 7 kg'ye kadar olan seçeneklerle, geniş bir uygulama yelpazesinde kullanılabilir.

Geniş İş Parçası Kapasitesi ve Yüksek Hareket Aralığı

700 kg'lık maksimum iş parçası ağırlığı ve 1020 mm X eksen hareketi, 600 mm Y ve Z eksen hareketleri ile büyük boyutlu parçaların işlenmesi için uygun bir ortam sunar. Bu, çeşitli boyutlardaki iş parçalarını işleme esnekliği sağlayarak, daha büyük projelerde kullanılabilirliğini artırır.

Teknik Özellikler

KAPASİTE
Tabla Ölçüsü	1150x600 mm
Max.İş Parçası Ağırlığı	700 kg
Kızak Tipi	masura lineer
X Eksen Vidalı Mil Çapı Ve Hatvesi	40x16 mm
Y Eksen Vidalı Mil Çapı Ve Hatvesi	40x16 mm
Z Eksen Vidalı Mil Çapı Ve Hatvesi	40x10 mm
Y Eksen Hareketi	600 mm
X Eksen Hareketi	1020 mm
Z Eksen Hareketi	600 mm
T Kanal Ölçüleri	18x125x5 mm

OTURMA ALANI
En X Boy X Yükseklik	3190x2290x2930 mm
Ağırlık	6000 kg

HIZLAR
Kesme Hızı	10 m-dak.

İŞ MİLİ
İş Mili Tahrik Tipi	kayış
İş Mili Motoru	11-15 kw
İş Mili Tabla Arası Mesafe	105-705 mm
İş Mili Koniği	BBT-40
İş Mili Devri	10000RPM-DDS

MAGAZİN
Magazin Tipi	ATC
Takımdan Takıma Değiştirme Zamanı	3 sn
Takım Sayısı	24
Takım Dönüş Yönü	rastgele
Max. Takım Çapı	80-125 mm
Max. Takım Boyu	300 mm
Max Takım Ağırlığı	7 kg

HASSASİYETLER
Tekrarlama Hassasiyeti	0.003 mm-jıs
Pozisyon Hassasiyeti	0.005 mm-jıs

MOTORLAR
Su Motoru	1.6 kw

Aksesuar Listesi

Standart Aksesuar Listesi

BBT40 İş Mili Koniği
Mitsubishi M80 Kontrol Ünitesi
10.4" LCD Ekran
Tam Kapalı Kabin Yağlama Sistemi
TE dokunmatik ve renkli tuş takımlı düz operatör paneli
G05 P10000 kalıpçılık fonksiyonu 680 Block ön okuma
SSS yüksek hassasiyet pürüzsüz yüzey fonksiyonu
680 Block ön satır okuma
1 Gb dahili RAM hafızası
RJ45 ethernet Usb CF kart okuyucu portu
Standart RS 232 bilgi aktarım portu
Fener mili çevresinden su verme
Fener mili çevresinde hava verme sistemi
Screw tip talaş konveyörü ve arabası
24 takım kol tipi ATC magazin
Monoblok vidalı mil rulman yataklamaları
Meehanite FC-30 Japon / ggg70 sfero döküm gövde yapısı
Led çalışma ve aydınlatma lambası
3 renk LED alarm ikaz lambası
Takım çantası ve terazileme vidaları ayakları Kullanma ve bakım el kitapları
300 Litre 3 bar soğutma suyu sistemi ve tankı
Hava tabancası Su tabancası Mıknatıslı El çarkı
Rijit Tapping klavuz çekme sistemi
Data server veri aktarımı
4. Eksen Hazırlığı
Trafo
Elektrik Kabini Soğutma Sistemi
Otomatik Yağ Ayırıcı
Bileşen tüm yüzeylerde raspalama işlemi uygulaması
Soğutma suyu sistemi
Rijit Kılavuz Çekme
CTS 20 BAR GRUNDFOS Takım İçi Su Verme
M 30 AUTO Power off
MG komutları ile programlama
X / Y / Z Masura Lineer Kızak Sistemi
Ön Kapı Emniyet Kilidi
Ce Belgesi
12 ay mekanik garanti ve 24 ay Mitsubishi Garantisi
Eğitim ve kurulum hizmeti yuntes makina tarafından yapılacaktır.
