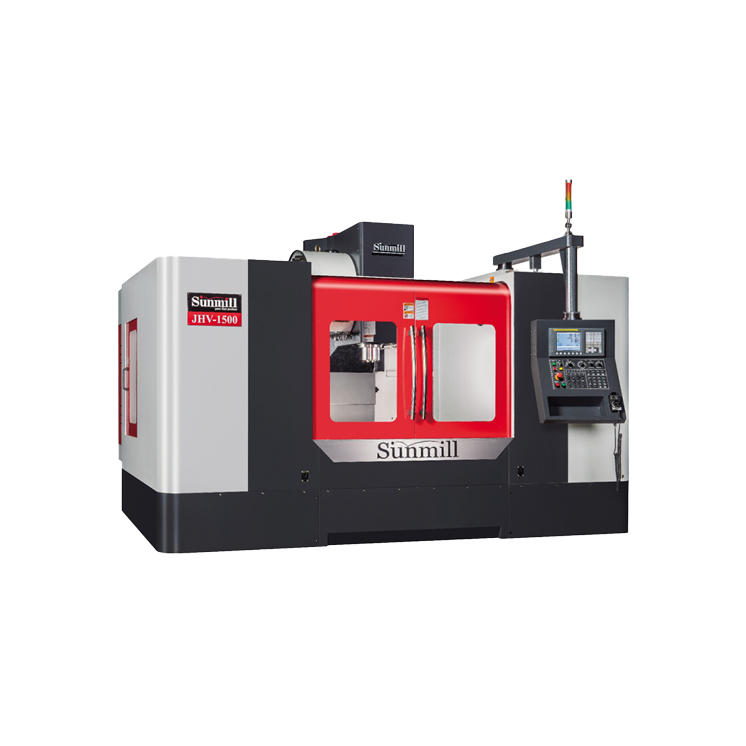

JHV-1500-FANUC-Oİ-MF PLUS-DDS-12000RPMCTSLİ- 30BAR

Yüksek Kapasiteli ve Hassas İşlem Yeteneği

Bu CNC makinesi, 1550x750 mm tabla ölçüleri ve 1000 kg'a kadar iş parçası taşıma kapasitesi ile büyük ve ağır parçalar için ideal bir çözüm sunar. X, Y ve Z eksenlerinde 1500x750x700 mm hareket alanı ile geniş uygulamalara imkan verirken, masura linear kızak yapısı ve güçlü vidalı miller ile hassas ve stabil işlem yapma kapasitesine sahiptir.

Güçlü Performans ve İleri Seviye Soğutma Sistemi

12000 rpm iş mili devri ve 11-15 kW iş mili motoru ile yüksek performanslı kesim ve işleme yapılabilir. Spindle içi basınçlı su verme sistemi (CTS) ve 0.63 kW su motoru, iş parçası ve takımların soğutulmasını sağlayarak uzun süreli işlemlerde bile yüksek verimlilik sunar. 30 bar basınçlı su verme sistemi, işlem sırasında mükemmel soğutma ve yüzey kalitesi sağlar.

Teknik Özellikler

KAPASİTE
Kızak Tipi	masura linear
Kızak Adedi	2x4x2 mm
X Eksen Kızak Genişliği	45 mm
Y Eksen Kızak Genişliği	45 mm
Z Eksen Kızak Genişliği	45 mm
X Eksen Vidalı Mil Çapı Ve Hatvesi	45-10 mm
Y Eksen Vidalı Mil Çapı Ve Hatvesi	45-10 mm
Z Eksen Vidalı Mil Çapı Ve Hatvesi	45-10 mm
X-Y-Z Eksen Hareketleri	1500x750x700 mm
Maksimum İş Parçası Ağırlığı	1000 kg
Tabla Ölçüleri	1550x750 mm
T Kanal Ölçüleri	5x18x150 mm

HIZLAR
Boşta Hareket Hızları X-Y-Z	24-24-24 m dak.
Kesme Hızı	15 m dak.

İŞ MİLİ
Toplam Elektrik Gücü	30 kw
İş Mili Tahrik Tipi	DDS
İş Mili Motoru	11-15 kw
İş Mili Tabla Arası Mesafe	100-800 mm
İş Mili Koniği	BT40
Spindle İçi Basınçlı Su Verme Sistemi Cts	30 bar
İş Mili Devri	12000 rpm

MAGAZİN
Magazin Tipi	ATC
Magazin Sayısı	24 ad.
Takımdan Takıma Değiştirme Zamanı	1.3 sn.
Takım Değiştirme Dönüş Yönü	rastgele
Maksimum Takım Çapı	75-150 mm
Maksimum Takım Boyu	300 mm
Maksimum Takım Ağırlığı	7 kg

HASSASİYETLER
Tekrarlama Hassasiyeti	0.005 m-jıs
Pozisyon Hassasiyeti	0.003 m-jıs

MOTORLAR
Su Motoru	0.63 kw
X-Y-Z Eksen Motorları	4.5-4.5-7 kw

GEREKLİLİKLER
Maksimum Hava Miktarı	6 bar

KAPLAMA ALANI
En-Boy Yükseklik	4070-4000-2970 mm
Makine Toplam Ağırlığı	10000 kg

Aksesuar Listesi

Standart Aksesuar Listesi

Kontrol Ünitesi Fanuc Oi-Mf Plus
15 Lcd Dokunmatik Ekran
Satır Okuma Hızı 400 Blok
Dahili Bellek 2mb
Rj-45 Ethernet Usb Cf Kart Okuyucu Bağlantı Noktası
Spindle Soğutma Sistemi
Spindle Etrafından Su Ve Hava Verme
Takım İçinden Su Verme
Talaş Arabası Ve Spiral Tip Talaş Konveyörü
Fc300 Döküm Gövde
Kapalı Kabin
Elektrik Kabini Fan İle Soğutma
Transformatör 30 Kw
Tam Otomatik Yağlama Sistemi
3 Renkli İkaz Işığı
İç Aydınlatma Lambası
Alet Çantası Ve Terazi Ayakları
Çalıştırma Ve El Bakım Klavuzları
Soğutucu Tankı Kapasitesi 460 Lt
Hava Ve Su Tabancası
Rijit Klavuz Çekme Sistemi
4.Eksen Hazırlığı
Otomatik Yağ Ayrıştırıcısı
M30 Auto Güç Kapama
M Ve G Komutları İle Programlama
Ön Kapı Emniyet Kilidi
Ce Sertifikası
12 Ay Mekanik Garanti 24 Ay Fanuc Garanti
