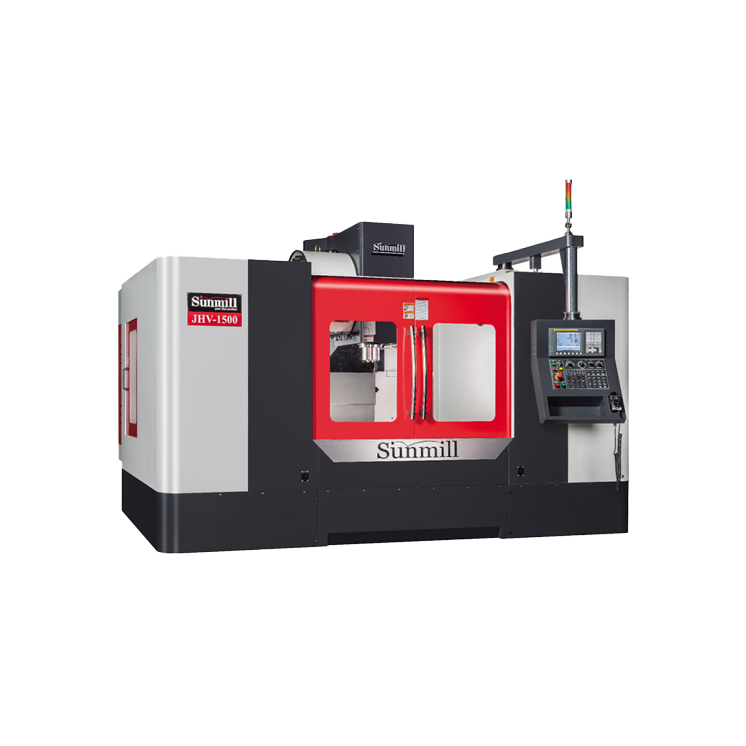

JHV-1500-M830ADDS- 12000RPM-CTSSİZ

Güçlü Performans ve Yüksek Verimlilik

12000 rpm iş mili devri ve 11-15 kW iş mili motoru ile güçlü ve hızlı kesim işlemleri yapılabilir. 24 m/dak boşta hareket hızları, hızlı konumlandırma ve yüksek üretim verimliliği sağlar. Ayrıca, 0.63 kW su motoru ve yüksek kesme hızı (15 m/dak) sayesinde soğutma ve uzun süreli yüksek performanslı işleme yapılabilir.

Hızlı ve Esnek Takım Değiştirme Sistemi

ATC tip magazin ve 1.3 saniyelik takım değiştirme süresi, üretiminizin hızını artırır. 24 takım kapasitesi ile farklı işleme ihtiyaçlarını karşılayan bu makine, maksimum 150 mm takım çapı ve 300 mm takım boyu ile geniş bir takımlar yelpazesinde esneklik sunar. Rastgele dönüş yönü, her işleme adımında daha fazla esneklik sağlar.

Teknik Özellikler

KAPASİTE
Kızak Tipi	masura linear
Kızak Adedi	2x4x2 mm
X Eksen Kızak Genişliği	45 mm
Y Eksen Kızak Genişliği	45 mm
Z Eksen Kızak Genişliği	45 mm
X Eksen Vidalı Mil Çapı Ve Hatvesi	45-10 mm
Y Eksen Vidalı Mil Çapı Ve Hatvesi	45-10 mm
Z Eksen Vidalı Mil Çapı Ve Hatvesi	45-10 mm
X-Y-Z Eksen Hareketleri	1500x750x700 mm
Maksimum İş Parçası Ağırlığı	1000 kg
Tabla Ölçüleri	1550x750 mm
T Kanal Ölçüleri	5x18x150 mm

HIZLAR
Kesme Hızı	15 m dak.

İŞ MİLİ
Toplam Elektrik Gücü	30 kw
İş Mili Tahrik Tipi	DDS
İş Mili Motoru	11-15 kw
İş Mili Tabla Arası Mesafe	100-800 mm
İş Mili Koniği	BT40
İş Mili Devri	12000 rpm

MAGAZİN
Magazin Tipi	ATC
Magazin Sayısı	24 ad.
Takımdan Takıma Değiştirme Zamanı	1.3 sn.
Takım Değiştirme Dönüş Yönü	rastgele
Maksimum Takım Çapı	75-150 mm
Maksimum Takım Boyu	300 mm
Maksimum Takım Ağırlığı	7 kg

HASSASİYETLER
Tekrarlama Hassasiyeti	0.005 m-jıs
Pozisyon Hassasiyeti	0.003 m-jıs

MOTORLAR
Su Motoru	0.63 kw
X-Y-Z Eksen Motorları	4.5-4.5-7 kw

GEREKLİLİKLER
Maksimum Hava Miktarı	6 bar

HIZLAR
Boşta Hareket Hızları X Y Z	24-24-24 m dak.

KAPLAMA ALANI
En-Boy Yükseklik	4070-4000-2970 mm
Makine Toplam Ağırlığı	10000 kg

Aksesuar Listesi

Standart Aksesuar Listesi

Kontrol Ünitesi Mitsubishi M830A
15 Lcd Dokunmatik Ekran
Satır Okuma Hızı 2700 Blok
Dahili Bellek 2000kb
Data Server Veri Aktarım Portu
Rj-45 Ethernet Usb Cf Kart Okuyucu Bağlantı Noktası
Spindle Soğutma Sistemi
Spindle Etrafında Su Ve Hava Verme
Talaş Arabası İle Spiral Tip Talaş Konveyörü
Fc300 Döküm Gövde
Kapalı Kabin
Elektrik Kabinli Fan Soğutma
Transformatör 30 Kw
Tam Otomatik Yağlama Sistemi
3 Renkl İkaz Işığı
İç Aydınlatma Lambası
Alet Çantası Ve Terazi Ayakları
Çalıştırma El Bakım Klavuzları
Soğutucu Tankı Kapasitesi 460 Lt
Hava Ve Su Tabancası
Rijit Klavuz Çekme
4.Eksen Hazırlığı
Otomatik Yağ Ayrıştırıcı
M30 Auto Güç Kapama
M Ve G Komutlari Le Programlama
Ön Kapı Emniyet Kilidi
Ce Sertifikası
12 Ay Mekanik Garanti 24 Ay Mitsubishi Garanti
