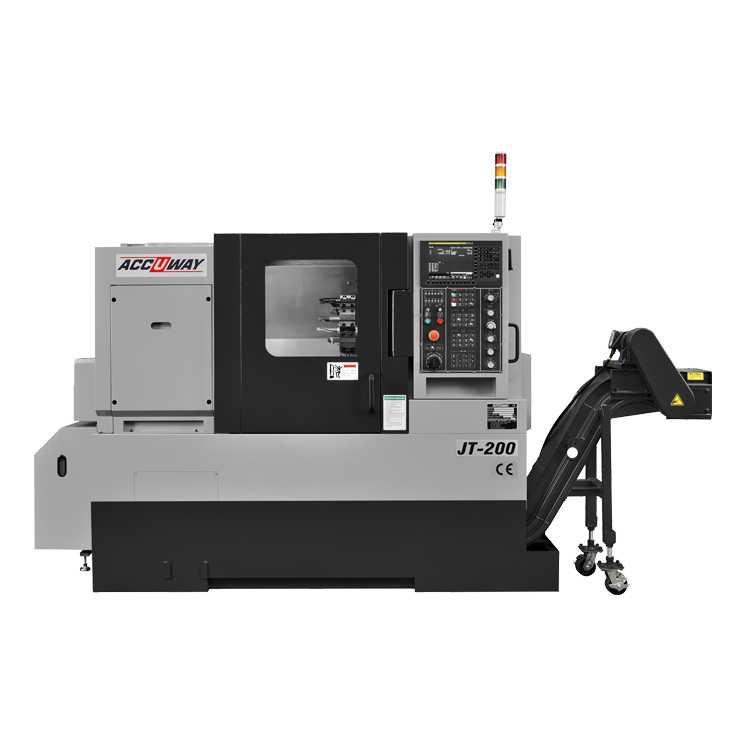

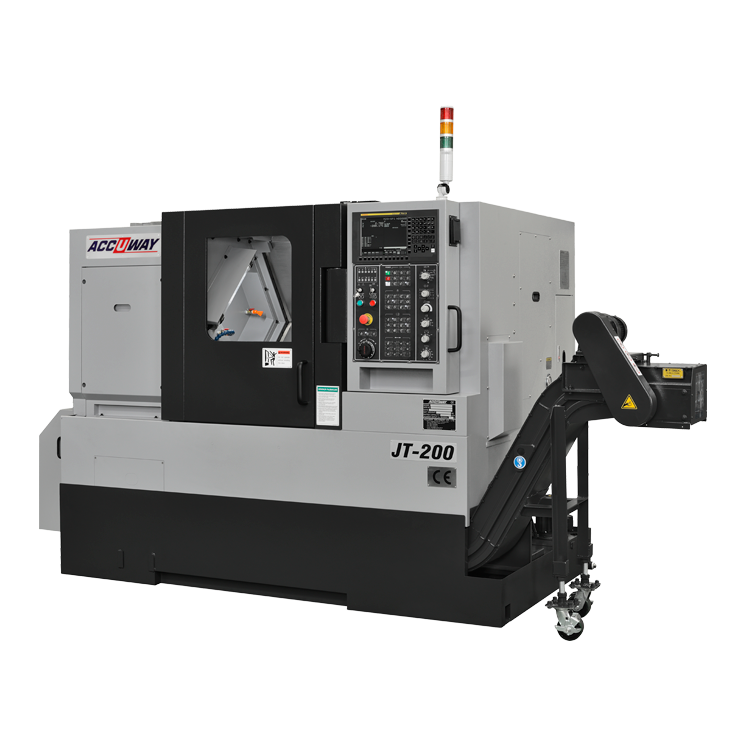

Kesintisiz Güç, Üstün Hassasiyet!
4500 RPM iş mili devri ve 505 mm çevirme çapı ile yüksek hızda ve hassas işleme deneyimi yaşayın. 45 derece eğik banko tek parça gövde yapısı, titreşimi minimuma indirerek mükemmel yüzey kalitesi sağlar. Büyük projelerde bile stabiliteyi koruyan güçlü motoru ile fark yaratın.
Hız, Esneklik ve Verimlilik Bir Arada!
30 m/dak. eksen hızları ve 11-15 kW iş mili motoru ile üretkenliğinizi maksimuma çıkarın. 10 istasyonlu servo taret sayesinde takım değişimlerini hızlandırarak kesintisiz iş akışı sağlayın. Kompakt tasarımıyla yüksek performansı dar alanlara sığdırın.
Güçlü Yapı, Kusursuz Sonuçlar!
3300 kg sağlam gövde yapısı, manuel karşı punta ve 450 mm punta gövde hareketi ile büyük ölçekli işlemlerde bile hassasiyeti koruyun. 52 mm çubuk kapasitesi ve geniş takım uyumluluğu ile her türlü iş parçasına uyum sağlayarak üretimde esneklik kazanın.
Teknik Özellikler
| KAPASİTE | |
|---|---|
| Çevirme Çapı | 505 mm |
| Kızak Tipi | masura linear |
| Gövde Yapısı | 45 derece eğik banko tek parça |
| Kızaklar Üzerinde Çevirme Çapı | 318 mm |
| İş Mili Delik Çapı | 62 mm |
| Maksimum çubuk kapasitesi | 52 mm |
| Maksimum Tornalama Çapı | 260 mm |
| Maksimum Tornalama Boyu | 510 mm |
| X Eksen Hareketi | 195 mm |
| Z Eksen Hareketi | 600 mm |
| Ayna Ölçüsü | 8 |
| OTURMA ALANI | |
|---|---|
| En-boy-yükseklik | 1600x2500x1800 mm |
| Makine ağırlık | 3300 kg |
| İŞ MİLİ | |
|---|---|
| İş Mili Tahrik Tipi | kayış |
| Maksimum İş Mili Devri | 4500RPM |
| İş mili flanş ölçüsü | A2-6 |
| MOTORLAR | |
|---|---|
| İş Mili Motoru | 11-15 kw |
| Soğutma Suyu Motoru | 0.5 kw |
| GEREKLİLİKLER | |
|---|---|
| Minumum hava miktarı | 6 bar |
| HIZLAR | |
|---|---|
| X Eksen Boşta Hareket Hızı | 30 m-dak. |
| Z Eksen Boşta Hareket Hızı | 30m-dak. |
| TARET | |
|---|---|
| Taret Tipi | servo |
| İstasyon Sayısı | 10 |
| Dönüş Yönü | rastgele |
| Maksimum dış çap takım ölçüsü | 25x25 mm |
| Maksimum delik içi takım ölçüsü | 32 mm |
| KARŞI PUNTA | |
|---|---|
| Punta Tipi | manuel |
| Punta Koniği | MT4 |
| Punta Mili Çapı | 70 mm |
| Punta Mili Hareketi | 150 mm |
| Punta Gövdesi Hareketi | 450 mm |
Aksesuar Listesi
| Standart Aksesuar Listesi |
|---|
- Kontrol ünitesi fanuc Oİ•TF
- 8.4 LCD ekran
- 640 M. program hafıza belleği
- 3 ayaklı hidrolik ayna
- Ser-vO taret
- Eğik banko ve monoblok gövde yapısı
- Transformatör
- Tam kapalı kabin
- Tam otomatik yağlama
- CF kart okuyucu portu
- Standart RS-232 bilgi aktarım portu
- Ethernet RJ-45 usb portu
- Kompakt flash kart portu
- 3 renkli İkaz lambası
- Aydınlatma lambası
- Terazileme pabuçları takım çantası ve takımlar
- Manuel punta
- Yumuşak ayak 3 takım
- Soğutma suyu sistemi
- Elektrik kabini içi soğutma Sistemi
- On kapı emniyet kilidi
- Sert ayak seti 1 ad.
- Alpha serişi yüksek terk eksen motorları
- 4500 d fener mili devri
- Manuel guide programı
- X z masura linear kızak sistemi
- Çubuk sürücü bağlantısı
- Kullanma ve bakim kitapları
- CE belgesi
- I yıl mekanik 2 Yil fanuc elektronik garanti
- Eğitim ve kurulum hizmeti yuntes makine tarafından yapılacaktır
| Opsiyonel Aksesuar Listesi |
|---|
Opsiyonel seçenekler için ekibimiz ile iletişime geçin.
